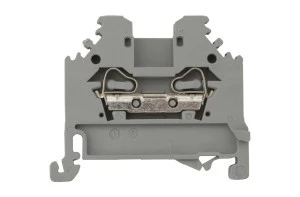

Złączka szynowa 2-przewodowa 2,5mm2 szara 280-101
Złączka szynowa 2-przewodowa 2,5mm2 szara 280-101 to dwubiegunowy moduł montowany na szynie DIN 35 mm przeznaczony do bocznego przyłączania przewodów o przekroju do 2,5 mm2. Produkt znajduje zastosowanie w rozdzielnicach i szafach sterowniczych do połączeń zasilających i sygnałowych do 24 A.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm; pozycja połączenia: boczna
- Liczba poziomów: 1; liczba zacisków na poziom: 2; wewnętrzne piętra: niezmostkowane
- Rodzaj połączenia elektrycznego: zacisk sprężynowy (po obu stronach)
- Prąd znamionowy: 24 A
- Przekrój przewodów: 0,08–2,5 mm? dla przewodów jedno- i wielożyłowych; dopuszcza przewody linkowe bez tulejki do 2,5 mm?
- Wymiary: długość 42,5 mm; szerokość/rozmiar rastra 5 mm; wysokość przy najniższym montażu 30,5 mm
- Materiał izolacyjny: tworzywo termoplastyczne; klasa palności zgodna z UL94: V0
- Zakres temperatur pracy: od -35 °C do +105 °C
- Wymagana płytka zamykająca: tak
- Wersja przeciwwybuchowa (EEx e): nie
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze w automatyce przemysłowej — łączenie obwodów zasilających i pomocniczych do 24 A
- Panele montażowe i listwy przyłączeniowe o rastrze 5 mm, gdzie wymagane jest boczne przyłącze przewodów
- Instalacje sygnałowe i niskoprądowe wykorzystujące przewody jedno- i wielożyłowe bez tulejek końcowych
- Aplikacje profesjonalne wymagające kompaktowych, nieizolowanych mostków zewnętrznych oraz montażu na szynie DIN 35 mm
