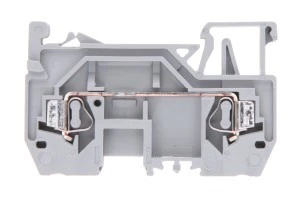

Złączka szynowa 2-przewodowa 2,5mm2 szara 280-901
Jednopoziomowa złączka szynowa 2-przewodowa przeznaczona do montażu na szynie DIN 35 mm, zaprojektowana do połączeń przewodów sztywnych i linkowych w instalacjach niskonapięciowych. Stosowana w rozdzielnicach, szafach sterowniczych oraz polach pomiarowych dla przewodów do 2,5 mm2.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm
- Kolor: szary
- Długość: 53 mm; szerokość rastra: 5 mm; wysokość przy najniższym montażu: 28 mm
- Zakres temperatur pracy: -35 °C do 105 °C
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0
- Rodzaj połączenia elektrycznego: zacisk sprężynowy (wejście od góry)
- Liczba poziomów: 1; liczba zacisków na poziom: 2
- Przekrój przyłączanego przewodu (jedno- i wielożyłowego, bez tulejki): 0,08–2,5 mm?
- Prąd znamionowy In: 24 A
- Wewnętrzne piętra zmostkowane: nie (łączenie wymaga mostków zewnętrznych)
- Wymagana płytka zamykająca: tak
- Wykonanie przeciwwybuchowe (Ex-e): brak
Zastosowanie
- Połączenia zasilające i sygnałowe w rozdzielnicach niskonapięciowych oraz szafach sterowniczych dla przewodów do 2,5 mm?
- Instalacje automatyki przemysłowej, panele sterowania i pola pomiarowe wymagające top-entry (połączenia od góry)
- Aplikacje, w których konieczne są kompaktowe złączki o szerokości rastra 5 mm i prądzie do 24 A
- Systemy modułowe montowane na szynie DIN 35 mm; gdzie potrzeba stosowania zewnętrznych mostków do łączenia torów oraz płytki zamykającej dla zakończenia szeregu złączek
- Niezalecane do zastosowań w strefach zagrożenia wybuchem (brak wersji Ex-e)
