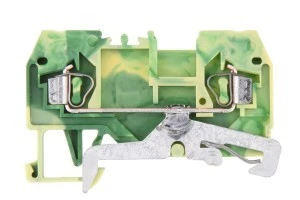

Złączka szynowa ochronna 2,5mm2 żółto-zielona 280-907
Złączka szynowa ochronna 280-907 o przekroju do 2,5 mm2 jest jednostanowiskową złączką do połączeń przewodów ochronnych (PE) i funkcji PEN, montowaną na szynie DIN 35 mm. Przeznaczona do stosowania w rozdzielnicach, szafach sterowniczych i instalacjach budynkowych do realizacji połączeń ochronnych i wyrównawczych.
Cechy techniczne
- Sposób montażu: szyna montażowa DIN 35 mm
- Kolor: zielono?żółty (oznaczenie ochronne)
- Długość: 54 mm; szerokość rastra: 5 mm; wysokość przy najniższym montażu: 28 mm
- Zakres temperatur pracy: od -35 °C do 105 °C
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności zgodna z UL94: V0
- Rodzaj połączenia elektrycznego: zacisk sprężynowy (pozycja połączenia: od góry)
- Funkcja PEN: tak
- Liczba poziomów: 1; liczba zacisków na poziom: 2
- Przekroje przewodów akceptowane (mm2): jedno? i wielożyłowe oraz linkowe bez tulejki od 0,08 do 2,5 mm2
- Wymagana płytka zamykająca: tak
Zastosowanie produktu
- Podłączenia przewodów ochronnych PE i przewodu PEN w rozdzielnicach niskiego napięcia
- Wyrównanie potencjałów i uziemienia w szafach sterowniczych i rozdzielczych
- Instalacje budynkowe i przemysłowe wymagające wyraźnego oznaczenia przewodów ochronnych
- Punkty przyłączeniowe w panelach kontrolnych, listwach rozdzielczych i szynach montażowych
