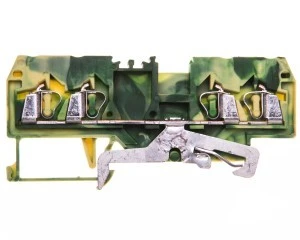

Złączka szynowa 4-przewodowa 2,5mm2 żółto-zielona 280-837
Złączka ochronna PE WAGO 280-837 przeznaczona do montażu na szynie DIN 35 mm; służy do rozdziału i łączenia przewodów ochronnych w rozdzielnicach i szafach sterowniczych. Produkt projektowano dla przewodów o przekrojach 0,08–2,5 mm? i montażu od góry.
Cechy techniczne
- Typ: złączka ochronna PE do montażu na szynie DIN 35 mm, typ WAGO 280-837.
- Liczba zacisków / poziomów: 4 zaciski na 1 poziomie.
- Przekrój przewodów: 0,08–2,5 mm? (jednodrutowe, wielożyłowe, linkowe bez tulejek zgodnie z zakresem producenta).
- Rodzaj połączenia: zacisk sprężynowy; pozycja połączenia: od góry.
- Prąd znamionowy In: 20 A.
- Materiał izolacyjny: poliamid 66 (tworzywo termoplastyczne), klasa palności UL94: V0.
- Zakres temperatur pracy: od -35 °C do +105 °C.
- Wymiary: szerokość/rastr 5 mm, wysokość 28 mm (przy najniższym sposobie montażu), długość/głębokość 75 mm.
- Waga: 12,932 g; maksymalne obciążenie ogniowe: 0,132 MJ.
- Kolor: zielono-żółty; wewnętrzne piętra zmostkowane: nie; wymagana płytka zamykająca: tak.
- Wersja przeciwwybuchowa (EEx e): nie.
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze — centralne i rozgałęźne przyłącza przewodów ochronnych (PE).
- Instalacje przemysłowe i automatyka — uziemienie modułów, łączenie przewodów ochronnych w systemach kontrolno?pomiarowych.
- Instalacje budynków i infrastruktury — listwy PE w szafach rozdzielczych budynków.
- Systemy montowane na szynie DIN 35 mm, tam gdzie wymagane są szybkie połączenia sprężynowe i top-entry.
