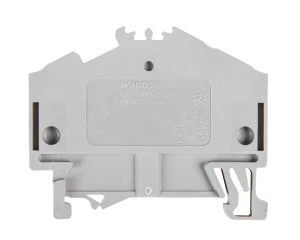

Złączka szynowa 3-przewodowa 2,5mm2 szara 280-641
Złączka przelotowa WAGO 280-641 przeznaczona do łączenia trzech przewodów miedzianych o przekroju do 2,5 mm?; stosowana w rozdzielnicach i panelach sterowniczych, montowana na szynie DIN 35 mm. Typ zacisku: sprężynowy, konstrukcja jednostopniowa z trzema zaciskami na poziom.
Cechy techniczne
- Napięcie znamionowe: 800 V
- Prąd znamionowy In: 24 A
- Przekrój przewodu (solid/stranded bez tulejek): 0,08–2,5 mm?
- Sposób montażu: szyna montażowa DIN 35 mm
- Materiał izolacyjny: tworzywo termoplastyczne (poliamid PA66)
- Klasa palności materiału zgodna z UL94: V0
- Wymiary: szerokość/rastr 5 mm, wysokość (najniższy montaż) 36,5 mm, długość 50,5 mm
- Liczba poziomów: 1; liczba zacisków na poziom: 3; potencjał: 1
- Rodzaj połączenia elektrycznego: zacisk sprężynowy (skosy połączeń)
- Zakres temperatur pracy: od -35 °C do +105 °C
- Wewnętrzne piętra zmostkowane: nie
- Wymagana płytka zamykająca: tak
- Kolor: szary
Zastosowanie
- Szafy rozdzielcze i panele sterownicze – rozdzielanie i łączenie sygnałów oraz zasilania do 800 V/24 A
- Instalacje przemysłowe i maszyny – połączenia przewodów jednym i wielożyłowych (0,08–2,5 mm?)
- Aplikacje wymagające montażu na szynie DIN 35 mm, gdzie istotna jest kompaktowa szerokość rastra 5 mm
- Układy sygnałowe, pomiarowe i pomocnicze w rozdzielnicach, wymagające zacisków sprężynowych o stałym docisku
- Instalacje, w których konieczne są materiały o klasie palności V0 i szeroki zakres temperatur pracy
