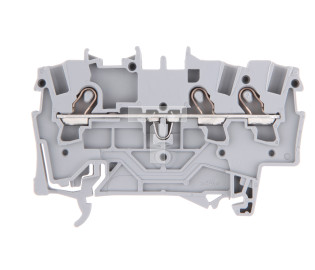

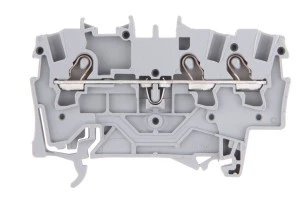

Złączka szynowa 3-przewodowa 1,5mm2 szara 2001-1301 TOPJOBS
Złączka szynowa 3-przewodowa 2001-1301 TOPJOBS to modułowy zacisk sprężynowy przeznaczony do montażu na szynie DIN 35 mm, stosowany w rozdzielnicach i szafach sterowniczych do łączenia przewodów sygnałowych i zasilających. Typ 1,5 mm2 odnosi się do typowego zastosowania, przy czym dopuszczalny zakres przekrojów wynosi 0,25–2,5 mm2.
Cechy techniczne
- Sposób montażu: szyna montażowa DIN 35 mm.
- Liczba poziomów: 1; liczba zacisków na poziom: 3 (trójnóga).
- Rodzaj połączenia: zacisk sprężynowy, pozycja połączenia od góry (wejście u góry).
- Zakres przekrojów przewodów: 0,25–2,5 mm2 (jednodrutowy, linkowy, wielożyłowy); typowy opis produktu: 1,5 mm2.
- Prąd znamionowy In: 18 A.
- Wymiary: długość 59,5 mm; szerokość/rozmiar rastra 4,2 mm; wysokość przy najniższym sposobie montażu 33 mm.
- Materiał izolacyjny: tworzywo termoplastyczne; klasa palności zgodna z UL94: V0.
- Zakres temperatur pracy: od -35 °C do 105 °C.
- Wewnętrzne piętra zmostkowane: nie (mostkowanie zewnętrzne według potrzeb instalacyjnych).
- Wymagana płytka zamykająca: tak (element mocujący/zaslepka końcowa dla prawidłowego montażu modułu).
- Dostępna wersja przeciwwybuchowa: EEx e (wersja przeznaczona do zastosowań z wymaganiami przeciwwybuchowymi — sprawdzić dokumentację projektową przed użyciem).
Zastosowanie produktu
- Połączenia zasilające i sygnałowe w rozdzielnicach niskiego napięcia oraz szafach sterowniczych.
- Instalacje automatyki przemysłowej i systemy sterowania wymagające szybkiego montażu zabiezpieczeń przewodów sprężynowych.
- Panele rozdzielcze i szyny montażowe w zakładach produkcyjnych — połączenia jedno- i wielożyłowe w zakresie 0,25–2,5 mm2.
- Zastosowania, gdzie istotny jest niski profil i zwarta zabudowa przy rastrze 4,2 mm oraz wysokości montażowej 33 mm.
- Aplikacje wymagające wersji przeciwwybuchowej EEx e (należy zweryfikować wymagania instalacyjne i dokumentację techniczną przed zastosowaniem).
