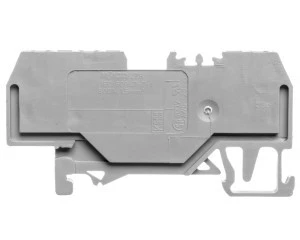

Złączka szynowa 3-przewodowa 1,5mm2 szara 279-681
Złączka przelotowa WAGO 279-681 to modułowa złączka szynowa o trzech zaciskach, przeznaczona do poziomego montażu na szynie DIN 35 mm. Stosowana do łączenia przewodów miedzianych w rozdzielnicach, szafach sterowniczych i instalacjach maszynowych.
Cechy techniczne
- Napięcie znamionowe: 800 V
- Prąd znamionowy In: 18 A
- Liczba zacisków: 3 (poziom 1)
- Rodzaj połączenia: zacisk sprężynowy CAGE CLAMP® (wejście od góry)
- Przekrój przewodów: 0,08–1,5 mm? (drut jednokokowy, linka, linka bez tulejki)
- Materiał izolacyjny: poliamid 66 (tworzywo termoplastyczne), klasa palności UL94 V0
- Wymiary: szerokość 4 mm (raster), wysokość 27 mm, długość 62,5 mm
- Montaż: szyna montażowa DIN 35 mm, montaż poziomy
- Zakres temperatur pracy: -35 °C do +105 °C
- Wewnętrzne piętra zmostkowane: nie; wymagana płytka zamykająca: tak
- Waga jednostkowa: 5,493 g
- Wersja przeciwwybuchowa (EEx e): nie
Zastosowanie produktu
- Połączenia przelotowe przewodów miedzianych w rozdzielnicach i szafach sterowniczych.
- Listwy przyłączeniowe w instalacjach maszynowych i automatyce (obwody do 18 A).
- Montaż na szynie DIN 35 mm w systemach modułowych i panelach montażowych.
- Realizacja połączeń od góry ułatwiająca układanie przewodów i integrację z systemami kablowymi.
