Złączka szynowa 3‑przewodowa 10mm2 szara 284‑681

Złączka szynowa 3-przewodowa 10mm2 szara 284-681

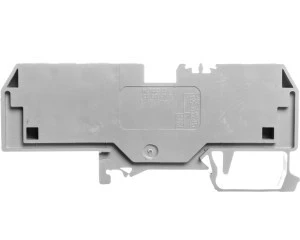

Złączka szynowa 3-przewodowa 284-681 to jednopoziomowy moduł zaciskowy z gniazdem sprężynowym, przeznaczony do łączenia przewodów miedzianych o przekrojach do 10 mm2. Produkt służy do montażu na szynie DIN 35 mm w rozdzielnicach i szafach sterowniczych.

Funkcje techniczne

• Liczba zacisków: 3 na poziom, wersja jednopoziomowa.
• Rodzaj połączenia elektrycznego: zacisk sprężynowy (górne wprowadzanie przewodu).
• Zakres przekrojów przewodów: 0,2–10 mm2 dla przewodów jednodrutowych, wielożyłowych i linkowych (bez tulejek).
• Prąd znamionowy In: 57 A.
• Montaż: szyna montażowa DIN 35 mm.
• Wymiary: długość 97,5 mm; szerokość rastra 10 mm; wysokość przy najniższym sposobie montażu 35 mm.
• Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0.
• Zakres temperatur pracy: od -35°C do 105°C.
• Wewnętrzne piętra zmostkowane: nie (brak wewnętrznego zmostkowania).
• Wersja przeciwwybuchowa EEx e: nie.
• Wymagana płytka zamykająca na końcu listwy: tak.
• Kolor: szary (standardowa identyfikacja modułu szynowego).

Zastosowanie produktu

• Rozdzielnice i szafy sterownicze — łączenie przewodów zasilających i sygnałowych o przekrojach do 10 mm2.
• Instalacje przemysłowe wymagające szybkiego montażu i demontażu na szynie DIN 35 mm.
• Układy rozdziału prądu i listwy przyłączeniowe w automatyce i instalacjach maszynowych.
• Aplikacje, gdzie preferowane jest połączenie sprężynowe — beznarzędziowe wkładanie przewodu i odporność na drgania.
• Niezalecana do stosowania w strefach wymagających certyfikowanej ochrony przeciwwybuchowej (brak wersji Ex).
