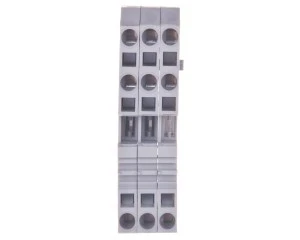

Złączka szynowa 3-przewodowa 4mm2 szara 281-681
Złączka przelotowa WAGO 281-681 przeznaczona do łączenia trzech przewodów na jednym potencjale; stosowana w rozdzielnicach i szafach sterowniczych. Montowana na szynie DIN 35 mm, z pozycją połączenia od góry i zaciskiem sprężynowym CAGE CLAMP®.
Cechy techniczne
- Liczba zacisków: 3 na poziom, liczba poziomów: 1; brak wewnętrznego zmostkowania.
- Prąd znamionowy In: 32 A; napięcie znamionowe: 800 V; napięcie udarowe: 8 kV.
- Przekrój przewodów: 0,08–4 mm? (przewód jednostronny, linkowy bez końcówki tulejkowej oraz wielożyłowy).
- Rodzaj połączenia: zacisk sprężynowy (CAGE CLAMP®); pozycja połączenia: od góry.
- Materiał izolacyjny: poliamid 66 (tworzywo termoplastyczne), klasa palności zgodna z UL94: V0.
- Wymiary: szerokość/rastr 6 mm, wysokość przy montażu najniższym 29 mm, długość/głębokość 73,5 mm.
- Zakres temperatur pracy: od -35 °C do +105 °C.
- Montaż: szyna montażowa DIN 35 mm; wymagana płytka zamykająca.
- Kolor: szary; wersja przeciwwybuchowa (EEx e): nie dotyczy.
Zastosowanie
- Połączenia potencjałów w rozdzielnicach i szafach sterowniczych.
- Punkty przyłączeniowe w panelach automatyki przemysłowej i instalacjach sterowania.
- Rozgałęzienia przewodów i rozprowadzanie zasilania w instalacjach niskiego napięcia.
- Stosowanie w aplikacjach wymagających montażu na standardowej szynie DIN 35 mm oraz szybkiego, beznarzędziowego połączenia przewodów za pomocą zacisków sprężynowych.
