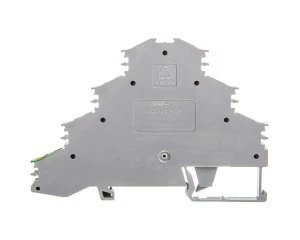

Złączka szynowa 4-piętrowa 4mm2 L1 L2 L3 PE szara 281-530
Złączka 281-530 to czteropotencjałowy blok zaciskowy do montażu na szynie DIN 35 mm, przeznaczony do połączeń trójfazowych (L1, L2, L3) z ochronnym przewodem PE. Produkt stosowany w rozdzielnicach i układach sterowania do połączeń silnikowych oraz rozdziału zasilania.
Cechy techniczne
- Napięcie znamionowe: 400 V
- Prąd znamionowy: 25 A (w dokumentacji producenta pojawia się także parametr 20 A)
- Liczba potencjałów: 4 (L1, L2, L3, PE); liczba zacisków: 7
- Rodzaj połączenia: zacisk sprężynowy (CAGE CLAMP®)
- Przekrój przyłączanego przewodu: 0,08–4 mm? (dla przewodów linkowych i wielożyłowych); w dokumentacji producenta podano także 2,5 mm? dla przewodów jednodrutowych
- Montaż: szyna montażowa DIN 35 mm; pozycja przyłączenia: od góry
- Wymiary: szerokość rastra 6 mm, wysokość 62,5 mm, długość/głębokość 100 mm
- Materiał izolacyjny: poliamid 66 / tworzywo termoplastyczne, klasa palności UL94 V0
- Zakres temperatur pracy: -35 °C do +105 °C
- Wymagana płytka zamykająca: tak
- Kolor podstawowy: szary; ciężar pojedynczej złączki: ~23,2 g; obciążenie ogniowe: 0,356 MJ
Zastosowanie produktu
- Połączenia trójfazowe silników i wyjścia z rozruszników
- Szafy sterownicze, rozdzielnice i panele automatyki przemysłowej
- Rozdział zasilania i punkty PE w instalacjach przemysłowych
- Montaż modułowy na szynie DIN 35 mm tam, gdzie wymagane jest przyłącze przewodów od góry i kompaktowy rastr 6 mm
