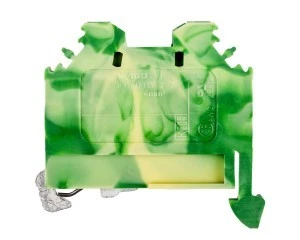

Złączka szynowa ochronna 4mm2 żółto-zielona 281-107
Jednopoziomowa złączka ochronna przeznaczona do rozdziału przewodów ochronnych PE oraz przewodu PEN, montowana na szynie DIN 35 mm; zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych i panelach przyłączeniowych.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm.
- Kolor: zielono?żółty – oznaczenie przewodu ochronnego (PE/PEN).
- Typ połączenia: zacisk sprężynowy, pozycja połączenia boczny.
- Funkcja: obsługa przewodu ochronnego oraz funkcji PEN.
- Liczba poziomów: 1; liczba zacisków na poziom: 2.
- Zakres przyłączanego przewodu: 0,08–4 mm2 (przewód jednodrutowy, linkowy bez tulejek oraz przewód wielożyłowy).
- Wymiary: długość 45 mm; wysokość przy najniższym sposobie montażu 32,5 mm; rozstaw rastra 6 mm.
- Materiał izolacyjny: tworzywo termoplastyczne o klasie palności UL94 V0.
- Zakres temperatur pracy: od -35 °C do 105 °C.
- Wymagana płytka zamykająca: tak (zapewnienie izolacji i separacji mechanicznej).
Zastosowanie produktu
- Rozdzielnice budynkowe i przemysłowe: punkt przyłączeniowy przewodów ochronnych PE oraz przewodu PEN.
- Szafy sterownicze i panele montażowe: centralny punkt uziemienia i rozdziału ochronnego.
- Systemy modułowe na szynie DIN 35 mm: integracja z listwami i terminalami sygnałowymi.
- Instalacje z wymaganiem wysokiej klasy materiałów izolacyjnych i szerokiego zakresu temperatur pracy.
