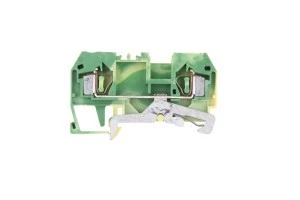

Złączka szynowa ochronna 4mm2 żółto-zielona 281-907
Złączka szynowa ochronna 4mm2 żółto-zielona 281-907 to dwustykowa złączka PE przeznaczona do łączenia przewodów ochronnych i przewodu PEN na szynie montażowej DIN 35 mm. Produkt stosuje się w rozdzielnicach i szafach sterowniczych tam, gdzie wymagana jest bezpośrednia separacja potencjału ochronnego.
Cechy techniczne
- Liczba zacisków / potencjałów: 2 zaciski, 1 potencjał (funkcja PEN)
- Typ połączenia: zacisk sprężynowy (oba zaciski)
- Przekrój przewodu: 0,08–4 mm2 (przewód jednodrutowy, linkowy bez tulejki, wielożyłowy)
- Materiał izolacyjny: poliamid 66 (tworzywo termoplastyczne), klasa palności UL94 V0
- Wymiary: szer. 6 mm (rastr), wysokość 29 mm, długość/głębokość 59 mm
- Montaż: na szynie DIN 35 mm; pozycja połączenia – z góry
- Zakres temperatur pracy: -35 °C do 105 °C
- Waga: 12 g; obciążenie ogniowe: 0,127 MJ
- Wymagana płytka zamykająca: tak
- Kolor: żółto-zielony (oznaczenie przewodu ochronnego)
- Kompatybilność: przeznaczona do przewodów miedzianych 0,08–4 mm2
Zastosowanie produktu
- Łączenie przewodów ochronnych PE i przewodu PEN w rozdzielnicach i szafach sterowniczych
- Listwy przyłączeniowe i moduły uziemiające montowane na szynie DIN 35 mm
- Instalacje przemysłowe oraz budynki mieszkalne i komercyjne wymagające rozdzielenia przewodu ochronnego
- Aplikacje gdzie wymagane są kompaktowe złączki PE o niewielkiej szerokości rastra (6 mm)
