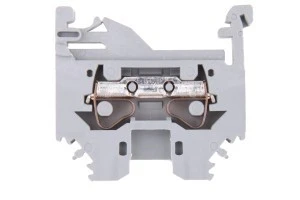

Złączka szynowa 2-przewodowa 4mm2 szara 281-101
Złączka szynowa 2-przewodowa 4mm2 szara 281-101 to przelotowa złączka szynowa przeznaczona do łączenia przewodów o przekroju do 4 mm², montowana na szynie DIN 35 mm. Złączka szynowa znajduje zastosowanie w rozdzielnicach i szafach sterowniczych do przewodów zasilających i sygnałowych o prądzie znamionowym do 32 A.
Cechy techniczne
- Złączka szynowa: typ przelotowy, 1 poziom, 2 zaciski na poziom
- Złączka szynowa: numer wyrobu 281-101
- Złączka szynowa: prąd znamionowy In 32 A
- Złączka szynowa: napięcie znamionowe 800 V, napięcie udarowe 8 kV
- Złączka szynowa: zakres przekrojów przewodów 0,08–4 mm² (jednodrutowy, linkowy, wielożyłowy); dopuszczalne połączenia bez końcówek tulejkowych do 4 mm²
- Złączka szynowa: sposób połączenia zacisk sprężynowy (CAGE CLAMP®), pozycja połączenia boczna
- Złączka szynowa: montaż na szynie DIN 35 mm; wymagana płytka zamykająca
- Złączka szynowa: wymiary — szerokość (raster) 6 mm, wysokość 32,5 mm, głębokość 42,5 mm
- Złączka szynowa: materiał izolacyjny tworzywo termoplastyczne (poliamid PA66), klasa palności UL94 V0
- Złączka szynowa: zakres temperatur pracy od -35 °C do +105 °C
- Złączka szynowa: masa około 5,887 g
- Złączka szynowa: konstrukcja typu through rail-mount (blok zaciskowy montowany na szynie)
Zastosowanie produktu
- Złączka szynowa do rozdzielnic i szaf sterowniczych — łączenia przewodów zasilających i sygnałowych do 32 A
- Złączka szynowa w panelach automatyki i modułach I/O — połączenia przelotowe na szynie DIN 35 mm
- Złączka szynowa w instalacjach przemysłowych i maszynowych — szybkie połączenia z zaciskiem sprężynowym
- Złączka szynowa w systemach listw rozdzielczych i układach sterowania, gdzie wymagane są zwarte wymiary (6 mm raster) i odporność termiczna
