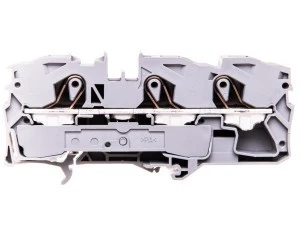

Złączka szynowa 3-przewodowa 16mm2 szara 2016-1301 TOPJOBS
Złączka przelotowa TOPJOBS 2016-1301 to moduł przyłączeniowy 3-przewodowy o przeznaczeniu przemysłowym, zaprojektowany do montażu na szynie DIN 35 mm. Przeznaczona do łączenia przewodów miedzianych w instalacjach z napięciem do 800 V i prądem znamionowym do 76 A; dostępna w wersji przeciwwybuchowej Ex e.
- Typ: złączka przelotowa 3-przewodowa, seria 2016-1301, kolor szary
- Napięcie znamionowe: 800 V
- Prąd znamionowy In: 76 A (prąd nominalny w wersji Ex e II: 67 A)
- Rodzaj połączenia: zacisk sprężynowy (Push-in), pozycja połączenia od góry
- Przekrój przyłączanego przewodu: 0,5–25 mm? (przewód jednodrutowy, linkowy, wielożyłowy)
- Materiał izolacyjny: tworzywo termoplastyczne PA66, klasa palności UL94 V0
- Zakres temperatur pracy: od -35°C do 105°C
- Wymiary: szerokość 12 mm (raster), długość 92 mm, wysokość przy montażu ~37 mm
- Montaż: na szynie montażowej DIN 35 mm
- Konstrukcja: 1 poziom, 3 zaciski na poziom, brak wewnętrznego zmostkowania
- Dodatki konstrukcyjne: wymagana płytka zamykająca dla modułów krańcowych
- Wersja przeciwwybuchowa: dostępna wersja EEx e
- Rozdzielnice przemysłowe i panele sterownicze wymagające przyłączeń do 800 V i do 76 A
- Szafki przyłączeniowe i obudowy maszyn — połączenia z góry dla ułatwionego prowadzenia przewodów
- Instalacje z wymaganiami przeciwwybuchowymi (strefa Ex e) przy zastosowaniu odpowiedniej wersji
- Systemy zasilania i rozdziału energii, obwody sterowania oraz łączenia przewodów wielożyłowych i linkowych
- Aplikacje wymagające trwałego połączenia bezobsługowego realizowanego zaciskiem sprężynowym (Push-in)
