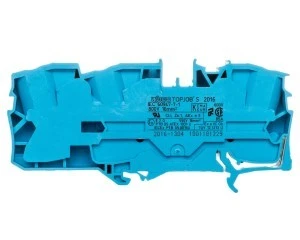

Złączka szynowa 3-przewodowa 16mm2 niebieska TOP JOBS 2016-1304 TOPJOBS
Złączka szynowa 3-przewodowa 2016-1304 to terminal przelotowy przeznaczony do łączenia przewodów o przekroju 0,5–25 mm2; stosowana w rozdzielnicach i szafach sterowniczych, z połączeniem sprężynowym typu Push-in CAGE CLAMP®.
Cechy techniczne
- Producent: WAGO Kontakttechnik GmbH & Co. KG, numer wyrobu: 2016-1304.
- Typ: złączka przelotowa, 1 poziom, 3 zaciski (3-przewodowa).
- Technologia połączenia: zacisk sprężynowy (Push-in CAGE CLAMP®); pozycja połączenia: od góry.
- Prąd znamionowy In: 76 A; napięcie znamionowe: 800 V.
- Zakres przyłączanych przewodów: 0,5–25 mm2 (dotyczy przewodów jednodrutowych oraz przewodów linkowych bez tulejek).
- Montaż: szyna montażowa DIN 35 mm; wymagane elementy dodatkowe: płytka zamykająca.
- Wymiary i rastry: długość 92 mm, rozmiar rastra 12 mm, wysokość przy najniższym montażu 37 mm.
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0.
- Warunki pracy: temperatura pracy od -35 °C do 105 °C.
- Wersja przeciwwybuchowa/Ex: produkt opisany dla zastosowań Ex e II i Ex i w dokumentacji produktu; stosować zgodnie z wymogami instalacyjnymi i dokumentacją systemu.
- Wewnętrzne piętra zmostkowane: nie.
- Kolor obudowy: szary.
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze wymagające połączeń prądowych do 76 A.
- Instalacje przemysłowe i automatyka – łączenie przewodów wielożyłowych i jednodrutowych w systemach zasilania i sygnałowych.
- Aplikacje w strefach Ex (Ex e / Ex i) przy zastosowaniu zgodnym z dokumentacją i wymaganymi elementami montażowymi.
- Panele modułowe montowane na szynie DIN 35 mm, systemy z rozmiarem rastra 12 mm.
