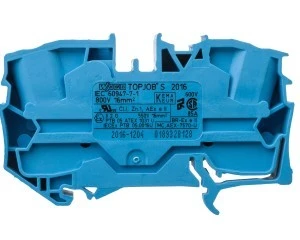

Złączka szynowa 2-przewodowa 16mm2 niebieska 2016-1204 TOPJOBS
Złączka przelotowa TOPJOB® S 2016-1204 to dwutorowy moduł przyłączeniowy przeznaczony do montażu na szynie DIN 35 mm; stosowana do rozdziału zasilania i połączeń przewodów o przekrojach do 25 mm? w instalacjach przemysłowych i sterowniczych.
Cechy techniczne
- Typ: złączka przelotowa 2-przewodowa, TOPJOB® S, nr wyrobu 2016-1204
- Kolor: niebieski; szerokość rastra: 12 mm; szerokość modułu: 12 mm
- Wymiary: długość ?70 mm, wysokość ?36,9–37 mm, głębokość ?69,8–70 mm; masa ?21,7 g
- Montaż: szyna montażowa DIN 35 mm
- Materiał izolacyjny: tworzywo termoplastyczne (PA66); klasa palności UL94: V0
- Zakres temperatur pracy: od -35 °C do +105 °C
- Sposób połączenia: zacisk sprężynowy (Push?in / CAGE CLAMP®); pozycja przyłączenia: od góry
- Przekrój przewodów: 0,5–25 mm? (jednodrutowe, linkowe, wielożyłowe; bez końcówek tulejkowych i z nimi zgodnie ze specyfikacją montażową)
- Prąd znamionowy In: 76 A (informacja producenta; w niektórych zastosowaniach dopuszczalny do 90 A)
- Napięcie znamionowe: 800 V; napięcie udarowe: 8 kV
- Liczba poziomów: 1; liczba zacisków na poziom: 2; wewnętrzne piętra zmostkowane: nie
- Wersja przeciwwybuchowa: dostępna (EEx e); wymagana płytka zamykająca dla prawidłowego montażu w układzie
- Zastosowanie mostków: zewnętrzne złącza mostkujące stosowane zgodnie z projektem instalacji
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze — rozdział zasilania i przyłącza przewodów o dużych przekrojach
- Połączenia główne i pomocnicze w urządzeniach przemysłowych i automatyce maszynowej
- Panele przyłączeniowe i listwy pomiarowe, gdzie wymagana jest kompaktowa szerokość 12 mm i wysoka obciążalność prądowa
- Aplikacje w strefach wymagających rozwiązań przeciwwybuchowych (wersja EEx e) przy stosowaniu odpowiednich elementów zabudowy i płytek zamykających
- Instalacje o szerokim zakresie temperatur pracy oraz aplikacje, w których wymagana jest odporność materiału izolacyjnego (PA66, UL94 V0)
