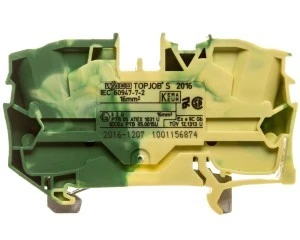

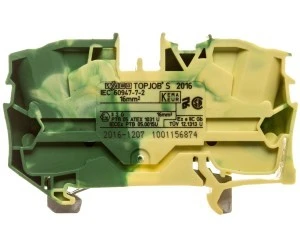

Złączka szynowa ochronna 16mm2 żółto-zielona 2016-1207 TOPJOBS
Złączka szynowa ochronna przeznaczona do realizacji połączeń ochronnych PE/PEN w rozdzielniach i szafach sterowniczych. Produkt jednopoziomowy, montowany na szynie DIN 35, stosowany w instalacjach budowlanych i przemysłowych.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm.
- Kolor: zielono-żółty (oznaczenie przewodu ochronnego).
- Długość: 70 mm; szerokość rastra: 12 mm; wysokość przy najniższym montażu: 37 mm.
- Zakres temperatur pracy: od -35 °C do 105 °C.
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności zgodna z UL94 V0.
- Rodzaj połączenia elektrycznego: zacisk sprężynowy (wejście od góry).
- Funkcja: przeznaczona do pracy jako przewód ochronny PE/PEN.
- Konstrukcja: 1 poziom, 2 zaciski na poziom.
- Przekrój przyłączanego przewodu: 0,5–25 mm? (przewód jednodrutowy, linkowy i wielożyłowy bez końcówek tulejkowych).
- Wymagana płytka zamykająca: tak.
- Pozycja połączenia: z góry (wejście od góry).
- Przeznaczenie przewodów: izolowane przewody miedziane.
Zastosowanie produktu
- Realizacja połączeń ochronnych PE i przewodu PEN w rozdzielnicach budynkowych i przemysłowych.
- Uziemienia i rozdzielenie przewodów ochronnych w szafach sterowniczych, panelach automatyki i szynach instalacyjnych.
- Montaż na szynie DIN 35 w instalacjach wymagających szybkiego i pewnego zwarciowego połączenia przewodów o przekrojach do 25 mm?.
- Zastosowania w instalacjach profesjonalnych — budynki użyteczności publicznej, obiekty przemysłowe, rozdzielnie średniego i niskiego napięcia.
- Stosowanie z izolowanymi przewodami miedzianymi; uwzględnić konieczność montażu końcówek lub płytki zamykającej zgodnie z projektem instalacji.
