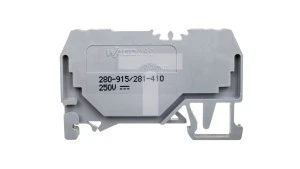

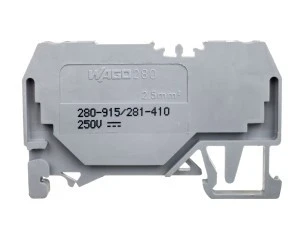

Złączka szynowa 2-przewodowa z diodą 1N4007 2,5mm2 szara 280-915/281-410
Jednopoziomowa złączka szynowa serii 280 z wbudowaną diodą 1N4007, przeznaczona do przyłączenia dwóch przewodów o maksymalnym przekroju 2,5 mm2. Stosowana w rozdzielnicach i szafach sterowniczych jako element połączeń niskoprądowych i kierunkowania prądu.
Cechy techniczne
- Sposób montażu: szyna montażowa DIN 35 mm.
- Rodzaj połączenia: zacisk sprężynowy (wejście od góry).
- Liczba poziomów: 1; liczba zacisków na poziom: 2.
- Wewnętrzne połączenia zmostkowane: tak (połączenie wewnętrzne między zaciskami).
- Przekrój przewodów (solidne, linkowe, wielożyłowe): 0,08–2,5 mm2.
- Przeznaczone do montażu przewodów bez końcówek tulejkowych i z nimi (zgodnie z powyższym zakresem przekrojów).
- Prąd znamionowy In: 0,5 A (przeznaczenie do obwodów sygnałowych/niskoprądowych).
- Wbudowana dioda: 1N4007 — dioda prostownicza stosowana do kierunkowania/zabezpieczeń w obwodach niskoprądowych.
- Materiały izolacyjne: tworzywo termoplastyczne.
- Wymiary: długość 53 mm, szerokość/rastr 5 mm, wysokość przy najniższym sposobie montażu 28 mm.
- Kolor: szary.
- Wymagana płytka zamykająca: tak.
- Brak wersji przeciwwybuchowej (EEx e): nie dotyczy.
Zastosowanie produktu
- Połączenia obwodów sygnałowych i sterujących w rozdzielnicach oraz szafach automatyki.
- Kierunkowanie prądu i zabezpieczanie torów niskoprądowych za pomocą wbudowanej diody (np. izolacja polaryzacji, blokowanie zwrotne).
- Interfejsy do przekaźników, wejść cyfrowych PLC oraz układów monitorujących, gdzie wymagany jest przekrój przewodów do 2,5 mm2.
- Instalacje przemysłowe wymagające montażu na szynie DIN 35 mm oraz zwartego rastra 5 mm.
- Strefy o ograniczonym przepływie prądu znamionowego, aplikacje niskoprądowe i sygnalizacyjne.
