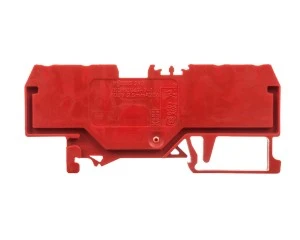

Złączka szynowa 4-przewodowa 2,5mm2 czerwona 280-830
Jednopoziomowa złączka szynowa 4-przewodowa 280-830 przeznaczona do montażu na szynie DIN 35 mm, służąca do połączeń przewodów o przekroju do 2,5 mm2. Stosowana jako element rozdzielczy i łączeniowy w rozdzielnicach i urządzeniach przemysłowych.
Cechy techniczne
- Typ połączenia: zacisk sprężynowy (wejście z góry)
- Liczba poziomów: 1; liczba zacisków na poziom: 4
- Przekrój przewodów:
- przewód jednodrutowy: 0,08–2,5 mm?
- przewód linkowy bez tulejki: 0,08–2,5 mm?
- przewód wielożyłowy: 0,08–2,5 mm?
- Prąd znamionowy In: 20 A
- Sposób montażu: szyna montażowa DIN 35 mm
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0
- Kolor: czerwony
- Wymiary: długość 75 mm; szerokość/rastr 5 mm; wysokość przy najniższym montażu 28 mm
- Zakres temperatur pracy: -35 °C do 105 °C
- Wersja przeciwwybuchowa: brak (EEx e: Nie)
- Wymagana płytka zamykająca: tak
- Wewnętrzne piętra zmostkowane: nie
Zastosowanie produktu
- Rozdzielnice i obudowy instalacyjne — łączenie przewodów z góry na szynie DIN 35 mm
- Szafy sterownicze i panele operatorskie — rozdział zasilania i torów sygnałowych do 20 A
- Aplikacje przemysłowe i automatyka — połączenia przewodów wielożyłowych i linkowych
- Instalacje maszynowe i urządzeń — szybki montaż z zaciskami sprężynowymi, łatwy demontaż i kontrola połączeń
- Stosowanie przez wykwalifikowany personel elektryczny zgodnie z instrukcjami instalacyjnymi
