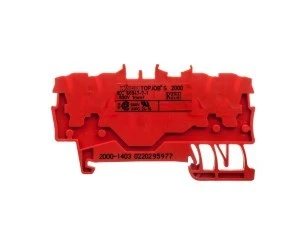

Złączka szynowa 4-przewodowa 1,0mm2 czerwona 2000-1403 TOPJOBS
Złączka przelotowa WAGO 2000-1403 to jedno-poziomowy, czterostykowy moduł przeznaczony do łączenia przewodów o przekroju do 1,0 mm2. Produkt stosowany jest w instalacjach rozdzielczych i aparaturze przemysłowej, montowany na standardowej szynie DIN 35 mm.
Cechy techniczne
- Konfiguracja: 1 poziom, 4 zaciski przelotowe; pozycja połączenia: od góry.
- Typ połączenia elektrycznego: zacisk sprężynowy (bezśrubowy), umożliwiający montaż z użyciem narzędzi lub bez narzędzi.
- Przekrój przyłączanych przewodów: 0,14–1,00 mm2 (jednodrutowe i linkowe bez tulejek).
- Parametry elektryczne: napięcie znamionowe 800 V, prąd znamionowy In = 13,5 A; dla zastosowań w układach Ex e wartość napięcia 550 V oraz prąd 13 A (w zależności od warunków instalacji).
- Materiał izolacyjny: tworzywo termoplastyczne — poliamid 6.6 (PA66).
- Wymiary i masa: długość 67,9 mm, szerokość rastra 3,5 mm, wysokość (przy najniższym montażu) 32,9 mm; masa ~5,14 g.
- Sposób montażu: na szynie montażowej DIN 35 mm; wymagane zastosowanie płytki zamykającej (end plate).
Zastosowanie produktu
- Listwy i szyny przyłączeniowe w szafach rozdzielczych i sterowniczych.
- Realizacja połączeń przelotowych i rozgałęzień sygnałowych/ zasilających w instalacjach przemysłowych.
- Montaż na płycie montażowej lub w panelach kontrolnych wymagających kompaktowych, jedno poziomowych złącz.
- Aplikacje wymagające szybkiego podłączania przewodów jedno- i wielodrutowych o przekroju do 1,0 mm2 oraz instalacje z ograniczoną przestrzenią montażową.
