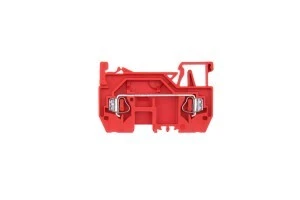

Złączka szynowa 2-przewodowa 2,5mm2 czerwona 280-903
Jednopoziomowa złączka szynowa serii 280 przeznaczona do połączeń dwóch przewodów o przekroju do 2,5 mm?; stosowana w rozdzielnicach i szafach sterowniczych. Element montowany na szynie DIN 35 mm, z górnym dostępem do zacisków i sprężynowymi połączeniami elektrycznymi.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm
- Konstrukcja: 1 poziom, 2 zaciski (2-przewodowa), połączenie z góry
- Rodzaj połączenia: zacisk sprężynowy (oba zaciski typu sprężynowego)
- Prąd znamionowy In: 24 A
- Zakres przekrojów przewodów: 0,08–2,5 mm? (przewód jednodrutowy, linkowy bez tulejki, wielożyłowy)
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0
- Zakres temperatur pracy: od -35°C do 105°C
- Wymiary: długość 53 mm; szerokość rastra 5 mm; wysokość przy najniższym montażu 28 mm
- Kolor: czerwony (przeznaczone do kodowania obwodów)
- Wewnętrzne piętra zmostkowane: nie
- Wymagana płytka zamykająca: tak
Zastosowanie produktu
- Połączenia sygnałowe i zasilające w rozdzielnicach niskiego napięcia oraz szafach sterowniczych
- Montaż w panelach przemysłowych na szynie DIN 35 mm przy realizacji instalacji maszyn i linii produkcyjnych
- Stosowanie tam, gdzie wymagany jest górny dostęp do przewodów i szybkie podłączanie przewodów w zakresie 0,08–2,5 mm?
- Kolor czerwony ułatwia kodowanie faz lub funkcji obwodów w instalacjach rozdzielczych
