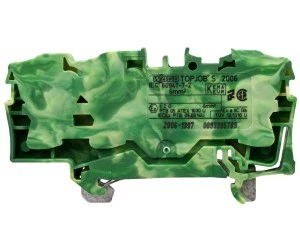

Złączka szynowa ochronna 6mm2 żółto-zielona 2006-1307 TOPJOBS
Złączka ochronna TOPJOBS 2006-1307 przeznaczona do realizacji połączeń ochronnych PE/PEN w rozdzielnicach i szafach sterowniczych; montowana na standardowej szynie DIN 35 mm, zaprojektowana do przewodów miedzianych o przekroju do 6 mm2.
Cechy techniczne
- Montaż: szyna montażowa DIN 35 mm (system TOPJOBS serii 2006)
- Kolor: zielono-żółty — identyfikacja przewodu ochronnego (PE/PEN)
- Przekrój przewodu: 0,5–6 mm2 dla przewodów jednodrutowych i wielożyłowych
- Rodzaj połączenia: zacisk sprężynowy, pozycja wprowadzania przewodu od góry
- Funkcja PEN: tak — rozwiązanie umożliwiające połączenie ochronno–neutralne
- Liczba poziomów / zacisków: 1 poziom, 3 zaciski na poziom
- Materiał izolacyjny: tworzywo termoplastyczne (polyamid 6.6)
- Wymiary: długość 73,5 mm, szerokość/rastr 7,5 mm, wysokość przy najniższym montażu 33 mm
- Wymagana płytka zamykająca: tak
- Kompatybilność: przewody miedziane; konstrukcja przystosowana do montażu szeregowego na listwie DIN
Zastosowanie
- Rozdzielnice i szafy sterownicze — realizacja szyn ochronnych PE oraz punktów PEN
- Instalacje przemysłowe i budynkowe wymagające centralnych połączeń ochronnych
- Montaż w zespołach urządzeń i panelach kontrolno?pomiarowych na szynie DIN 35 mm
- Połączenia przewodów miedzianych o przekrojach 0,5–6 mm2 z wejściem od góry, tam gdzie wymagana jest funkcja PEN
