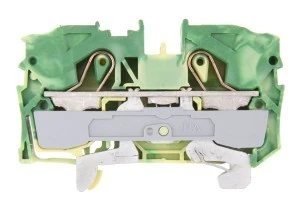

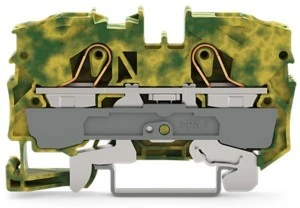

Złączka szynowa ochronna 2010-1207 TOPJOBS to dwuprzewodowy moduł PE przeznaczony do montażu na szynie DIN 35 mm, stosowany do realizacji połączeń ochronnych i PEN w rozdzielnicach oraz szafach sterowniczych.
Liczba poziomów: 1; liczba zacisków na poziom: 2 (złącze PE/PEN).
Technika połączenia: Push-in CAGE CLAMP® / zacisk sprężynowy; pozycja wejścia przewodu: od góry.
Materiał izolacyjny: tworzywo termoplastyczne (poliamid PA66); klasa palności UL94: V0.
Wymiary: szerokość (rozstaw rastra) 10 mm, długość 68 mm, wysokość przy najniższym montażu ~37 mm, głębokość 67,8 mm; masa ~30,1 g.
Temperatura pracy: od -35 °C do +105 °C.
Montaż: szyna montażowa DIN 35 mm; wymagana płytka zamykająca.
Kolor: zielono?żółty – przeznaczone do identyfikacji przewodów ochronnych.
Funkcja: zacisk ochronny PE z możliwością realizacji funkcji PEN.
Zastosowanie produktu
Centralne listwy uziemiające i łączenie przewodów ochronnych w rozdzielnicach i szafach sterowniczych.
Instalacje przemysłowe i budowlane wymagające modułowych złączy PE na szynie DIN 35 mm.
Realizacja połączeń PEN oraz rozdział ochrony PE w instalacjach maszynowych i automatyce.
Aplikacje wymagające kompaktowych, oznaczonych kolorystycznie zacisków ochronnych (żółto?zielone), w tym realizacje w strefach eksploatacji przemysłowej oraz systemach Ex e II.
Zastosowanie tam, gdzie wymagana jest szybka instalacja bezśrubowa i pewne połączenie sprężynowe przewodów od 0,5 mm?.
Dane techniczne
CN
85369010
Kolor
Zielono-żółty
Zakres temperatur pracy [°C] od
-35
Rodzaj materiału izolacyjnego
Tworzywo termoplastyczne
Szerokość / rozmiar rastra [mm]
10
Wymagana płytka zamykająca
Tak
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Liczba poziomów
1
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0,5
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
0,5
Pozycja połączenia
Z góry / u góry
Sposób montażu
Szyna montażowa DIN 35 mm
Długość [mm]
68
Zakres temperatur pracy [°C] do
105
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Wysokość przy najniższym sposobie montażu [mm]
37
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Funkcja PEN
Tak
Liczba zacisków na poziom
2
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
16
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
16
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
16
Dane logistyczne
Ean
4017332076180
Szerokość opakowania [mm]
45
Waga z opakowaniem [kg]
0.03
Opakowanie zbiorcze produktu
1/25 szt.
Wysokość opakowania [mm]
10
Długość opakowania [mm]
70
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Podmiot odpowiedzialnyWAGO ELWAG SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
