Złączka szynowa ochronna 2,5mm2 żółto-zielona 2002-1207 TOPJOBS

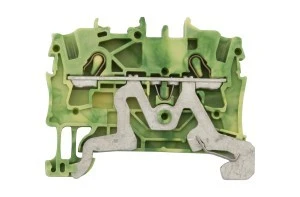

Złączka ochronna PE 2002-1207 z serii TOPJOB® S przeznaczona do realizacji połączeń ochronnych (PE/PEN) w rozdzielnicach i szafach sterowniczych; typ poziomy, montaż na szynie DIN 35 mm, kolor zielono-żółty.
Cechy techniczne
- Typ: złączka ochronna PE, 2-przewodowa, numer wyrobu 2002-1207, linia TOPJOB® S.
- Nominalny przekrój przewodu: 2,5 mm?; dopuszczalny zakres przyłączanych przewodów: 0,25–4 mm? (przewód jednodrutowy, linkowy bez tulejki oraz wielożyłowy).
- Technika połączenia: Push-in (CAGE CLAMP®) / zacisk sprężynowy; pozycja połączenia: od góry.
- Montaż: szyna montażowa DIN 35 mm; konstrukcja pozioma; wymagana płytka zamykająca.
- Wymiary: szerokość/rastr 5,2 mm, długość 48,5 mm, wysokość przy najniższym montażu ~33 mm, głębokość montażowa 50,8 mm.
- Materiał izolacyjny: tworzywo termoplastyczne (poliamid 6.6); klasa palności UL94: V0.
- Zakres temperatur pracy: od -35 °C do +105 °C.
- Funkcja PEN: tak; liczba poziomów: 1; liczba zacisków na poziom: 2.
- Dane dodatkowe: konstrukcja pozioma, kolor zielono-żółty, masa ~7,7 g, obciążenie ogniowe 0,087 MJ.
Zastosowanie
- Połączenia ochronne PE oraz prowadzenie przewodu PEN w rozdzielnicach, szafach sterowniczych i szynach montażowych.
- Wyrównanie potencjałów i uziemienia w instalacjach przemysłowych, budynkach użyteczności publicznej oraz instalacjach maszynowych.
- Integracja w systemach modułowych na szynie DIN 35 mm, tam gdzie wymagane są połączenia od góry i kompaktowy rastr 5,2 mm.
- Stosowanie z przewodami o przekrojach 0,25–4 mm?; użyteczne w instalacjach wymagających materiałów samogasnących (UL94 V0) i pracy w temperaturach od -35 °C do +105 °C.
