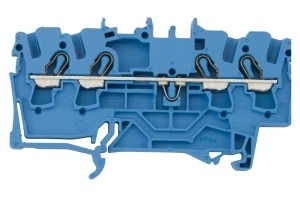

Złączka szynowa TOPJOB® S 2002-1404 to 4-przewodowy blok terminalowy w kolorze niebieskim przeznaczony do łączenia przewodów w rozdzielnicach przemysłowych oraz układach sterowania; montowana na standardowej szynie DIN 35 mm, obsługuje przekroje przewodów od 0,25 do 4 mm?.
Cechy techniczne
Rodzaj montażu: szyna montażowa DIN 35 mm
Kolor: niebieski; rodzaj materiału izolacyjnego: tworzywo termoplastyczne (PA66)
Wymiary: szerokość rastra 5,2 mm, długość ?70 mm, wysokość przy montażu ?33 mm; masa ?7,5 g
Zakres temperatur pracy: -35 °C do +105 °C
Prąd znamionowy In: 24 A; napięcie znamionowe: 800 V
Rodzaj połączenia elektrycznego: zacisk sprężynowy (Push-in / CAGE CLAMP®) oraz możliwość połączenia śrubowego
Liczba poziomów: 1; liczba zacisków na poziom: 4
Obsługiwane przekroje przewodów: 0,25–4 mm? (jednodrutowe, linkowe bez tulejek oraz wielożyłowe)
Pozycja połączenia: od góry; wymagana płytka zamykająca: tak
Klasa palności materiału izolacyjnego zgodna z UL94: V0
Wersja przeciwwybuchowa: dostępna (EEx e)
Zastosowanie produktu
Połączenia przewodów w rozdzielnicach i panelach sterowniczych w przemyśle maszynowym i instalacyjnym
Instalacje sygnałowe i zasilające o przekrojach przewodów 0,25–4 mm?
Aplikacje wymagające montażu na szynie DIN 35 mm oraz zwartego rastra 5,2 mm
Rozwiązania w strefach Ex typu EEx e / Ex i oraz instalacje przemysłowe wymagające komponentów o zwiększonej odporności temperaturowej
Szybkie instalacje z użyciem zacisków sprężynowych Push-in dla zwiększenia efektywności montażu
Dane techniczne
CN
85369010
Kolor
Niebieski
Zakres temperatur pracy [°C] od
-35
Rodzaj materiału izolacyjnego
Tworzywo termoplastyczne
Szerokość / rozmiar rastra [mm]
5,2
Wersja przeciwwybuchowa „EEx e”
Tak
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Liczba poziomów
1
Wewnętrzne piętra zmostkowane
Nie
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
4
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
4
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
4
Prąd znamionowy In [A]
24
Sposób montażu
Szyna montażowa DIN 35 mm
Długość [mm]
70
Zakres temperatur pracy [°C] do
105
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Wysokość przy najniższym sposobie montażu [mm]
33
Wymagana płytka zamykająca
Tak
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Liczba zacisków na poziom
4
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0,25
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0,25
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
0,25
Pozycja połączenia
Z góry / u góry
Dane logistyczne
Ean
4017332999304
Szerokość opakowania [mm]
40
Waga z opakowaniem [kg]
0.001
Opakowanie zbiorcze produktu
1/100 szt.
Wysokość opakowania [mm]
5
Długość opakowania [mm]
70
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Podmiot odpowiedzialnyWAGO ELWAG SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
