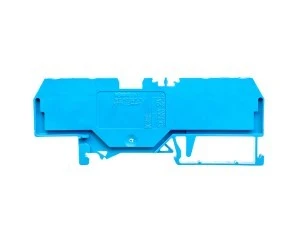

Złączka szynowa 4-przewodowa 4mm2 niebieska 281-654
Złączka szynowa 4-przewodowa 4mm2 (281-654) to modułowa złączka przelotowa przeznaczona do łączenia przewodów w rozdzielnicach i szafach sterowniczych. Produkt stosowany jest przy montażu na szynie DIN 35 mm i wykorzystuje technikę połączenia CAGE CLAMP® (zacisk sprężynowy).
Cechy techniczne
- Liczba zacisków: 4 na jednym poziomie; konstrukcja przelotowa
- Technika połączenia: CAGE CLAMP® (zacisk sprężynowy), pozycja połączenia: z góry
- Prąd znamionowy In: 26 A; napięcie znamionowe: 800 V
- Przekrój przewodów (solid / linka / wielożyłowy bez tulejki): 0,08–4 mm?
- Długość odizolowania przewodu: 9–10 mm
- Materiał izolacyjny: poliamid PA66 (tworzywo termoplastyczne)
- Wymiary: szerokość rastra 6 mm, wysokość (przy najniższym montażu) 29 mm, długość/głębokość 86 mm
- Montaż: szyna montażowa DIN 35 mm, przeznaczona do montażu poziomego; wymagana płytka zamykająca
- Kolor obudowy: niebieski — przeznaczenie kolorystyczne w systemach rozdziału przewodów
Zastosowanie produktu
- Połączenia przelotowe w rozdzielnicach i szafach sterowniczych w instalacjach przemysłowych
- Łączenie przewodów jedno- i wielożyłowych o przekrojach do 4 mm?
- Stosowanie w układach wymagających kompaktowych złączek o rastrze 6 mm
- Aplikacje wymagające montażu na szynie DIN 35 mm oraz połączeń z góry (top-entry)
- Zastosowania przemysłowe i instalacyjne, w tym tam, gdzie stosowana jest identyfikacja kolorystyczna przewodów (obudowa niebieska)
