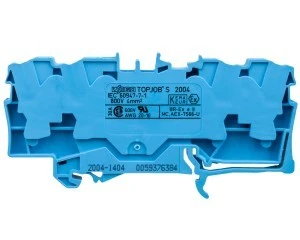

Złączka szynowa 4-przewodowa 4mm2 niebieska 2004-1404 TOPJOBS
Złączka szynowa TOPJOBS seria 2004 przeznaczona do rozdziału i łączenia przewodów miedzianych izolowanych; konstrukcja z jednym poziomem i czterema zaciskami umożliwia podłączenie przewodów o przekrojach 0,5–4 mm?. Produkt dedykowany do montażu na szynie DIN 35 mm w rozdzielnicach i szafach sterowniczych.
Cechy techniczne
- Typ: złączka szynowa 4-przewodowa, seria 2004 (TOPJOBS)
- Montaż: szyna montażowa DIN 35 mm
- Kolor: niebieski
- Napięcie znamionowe: 800 V
- Prąd znamionowy In: 32 A
- Zakres przekrojów przewodów: 0,5–4 mm? (jednodrutowe, linkowe z/bez tulejek, wielożyłowe)
- Rodzaj połączenia: zacisk sprężynowy; pozycja przyłączenia: od góry
- Liczba poziomów: 1; liczba zacisków na poziom: 4; wewnętrzne piętra zmostkowane: nie
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0
- Zakres temperatur pracy: -35 °C do 105 °C
- Wymiary: długość 79 mm; szerokość/rozmiar rastra 6,2 mm; wysokość przy najniższym montażu 33 mm
- Wersja przeciwwybuchowa (EEx e): dostępna
- Wymagana płytka zamykająca: tak
- Przeznaczenie przewodów: przewody miedziane izolowane
Zastosowanie produktu
- Rozdzielnice i szafki sterownicze — łączenie przewodów w instalacjach przemysłowych
- Panele automatyki i panele rozdzielcze — instalacje sygnałowe i zasilające
- Połączenia neutralne i magistrale sygnałowe (z uwzględnieniem kodowania kolorystycznego)
- Aplikacje wymagające montażu na szynie DIN 35 mm oraz odporności na wysoką temperaturę pracy
- Instalacje w strefach wymagających wersji przeciwwybuchowej (stosować zgodnie z dokumentacją projektową)
