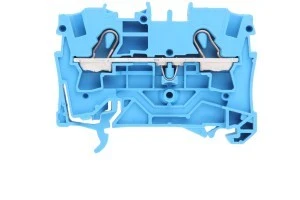

Złączka szynowa 2-przewodowa 4mm2 niebieska 2004-1204 TOPJOBS
Dwuzaciskowa złączka przelotowa WAGO TOPJOB® S (nr kat. 2004-1204) przeznaczona do montażu na szynie DIN 35 mm; stosowana do łączenia przewodów jedno? i wielożyłowych o przekrojach do 6 mm? w rozdzielnicach i szafach sterowniczych.
Cechy techniczne
- Typ: złączka przelotowa, rodzina TOPJOB® S, nr 2004-1204
- Liczba zacisków: 2; liczba poziomów: 1
- Sposób połączenia: Push-in (CAGE CLAMP®) / zacisk sprężynowy, pozycja przyłącza od góry
- Przekrój przewodów: 0,5–6 mm? (przewód jednodrutowy, linkowy, wielożyłowy)
- Prąd znamionowy: 32 A
- Wymiary (rastr/szer./wys./dł.): 6,2 mm szerokości rastra, wysokość przy najniższym montażu ~33 mm, długość ~52,5 mm
- Materiał izolacyjny: poliamid / tworzywo termoplastyczne (PA 66); klasa palności UL94: V0
- Montaż: szyna montażowa DIN 35 mm
- Wymagana płytka zamykająca: tak
- Zakres temperatur pracy: -35 °C do 105 °C
- Kolor: niebieski; brak wewnętrznego zmostkowania fabrycznego
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze – łączenie przewodów zasilających i sygnałowych na szynie DIN 35 mm
- Instalacje automatyki przemysłowej wymagające kompaktowych złączek o szerokości rastra 6,2 mm
- Połączenia przewodów jedno? i wielożyłowych oraz przewodów linkowych bez tulejek
- Aplikacje wymagające materiałów o klasie palności V0 oraz pracy w podanym zakresie temperatur
- Dostępna wersja dla zastosowań Ex w ramach rodziny TOPJOB® S (wersja EEx e) — stosować zgodnie z dokumentacją producenta
