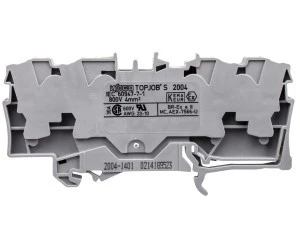

Złączka szynowa 4-przewodowa 4mm2 szara 2004-1401 TOPJOBS
Złączka szynowa 4-przewodowa 2004-1401 z rodziny TOPJOB® S przeznaczona jest do wykonywania połączeń przelotowych i rozdziału przewodów o przekrojach 0,5–6 mm?; stosowana w rozdzielnicach i szafach sterowniczych na szynę DIN 35 mm.
Cechy techniczne
- Typ: złączka przelotowa, 1 poziom, 4 zaciski na poziom (4-przewodowa).
- Prąd znamionowy In: 32 A; napięcie znamionowe: 800 V; napięcie udarowe: 8 kV.
- Zakres przewodów: 0,5–6,0 mm? (jednodrutowe, linkowe, wielożyłowe bez tulejek i z tulejkami odpowiednio).
- Rodzaj połączenia: zacisk sprężynowy (Push-in / CAGE CLAMP®), pozycja przyłącza: od góry.
- Wersja przeciwwybuchowa (Ex e): dopuszczalne parametry w aplikacjach Ex e II: napięcie do 550 V, prąd do 30 A (wymagane stosowanie odpowiednich obudów).
- Montaż: szyna DIN 35 mm; wymagana płytka zamykająca dla zakończeń szyny.
- Materiał izolacyjny: tworzywo termoplastyczne (poliamid 66), klasa palności zgodna z UL94: V0.
- Wymiary: szerokość/rastr 6,2 mm, wysokość przy najniższym montażu 33 mm, długość/głębokość ?79 mm.
- Zakres temperatur pracy: od -35°C do +105°C.
- Elementy wewnętrzne nie są zmostkowane; możliwość stosowania zewnętrznych mostków zgodnie z wymaganiami układu.
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze – realizacja połączeń przelotowych i dystrybucji sygnału/mocy.
- Układy automatyki przemysłowej i panele kontrolne wymagające połączeń 0,5–6 mm?.
- Instalacje wymagające kompaktowych bloków zaciskowych o rastrze 6,2 mm, montowane na szynie DIN 35 mm.
- Aplikacje w strefach Ex e II przy zachowaniu warunków montażu w odpowiednich obudowach (min. stopień ochrony i wymagane elementy zamykające).
