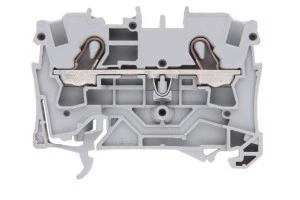

Złączka szynowa 2-przewodowa 4mm2 szara 2004-1201 TOPJOBS
Modułowa złączka przelotowa TOPJOB® S 2004-1201 przeznaczona do łączenia przewodów miedzianych w instalacjach szynowych; montowana na szynie DIN 35 mm, stosowana w rozdzielnicach i szafach sterowniczych. Dostępna wariantowo dla aplikacji z wymaganiami Ex e.
Cechy techniczne
- Typ: złączka szynowa TOPJOB® S, numer wyrobu 2004-1201.
- Rodzaj połączenia: zacisk sprężynowy (Push-in), pozycja połączenia od góry.
- Liczba poziomów: 1; liczba zacisków na poziom: 2; wewnętrzne piętra niezmostkowane.
- Przekrój przewodów: 0,5–6 mm? (jednodrutowe i linkowe, bez końcówek tulejkowych również obsługiwane).
- Prąd znamionowy In: 32 A; napięcie znamionowe: 800 V (model 2004-1201).
- Wymiary: szerokość rastra 6,2 mm; wysokość przy najniższym montażu ? 33 mm; długość/głębokość ? 52,5 mm.
- Materiał izolacyjny: tworzywo termoplastyczne (PA66), klasa palności UL94 V0.
- Zakres temperatur pracy: od -35 °C do 105 °C.
- Montaż: zatrzaskowo na szynie montażowej DIN 35 mm.
- Wersja przeciwwybuchowa: dostępna wariant EEx e (model dedykowany do zastosowań Ex e); wymagana płytka zamykająca dla zakończeń szeregów.
- Raster 6,2 mm, wykonanie kolorystyczne: szary.
Zastosowanie
- Instalacje przemysłowe: łączenie przewodów w rozdzielnicach i szafach sterowniczych.
- Automatyka i sterowanie: rozgałęzienia sygnałów i zasilania w panelach kontrolnych.
- Aplikacje wymagające montażu na szynie DIN 35 mm w warunkach temperaturowych od -35 °C do 105 °C.
- Środowiska z wymaganiami Ex e — przy użyciu wersji przeznaczonej do stref zagrożonych wybuchem (model 2004-1201).
- Gniazda połączeniowe w instalacjach rozdzielczych o prądzie do 32 A i przekrojach przewodów do 6 mm?.
