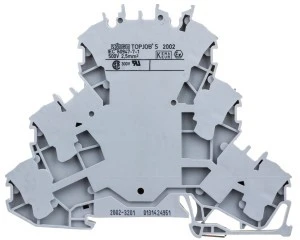

Złączka szynowa 3-piętrowa 2,5mm2 L/L/L szara 2002-3201 TOPJOBS
Złączka szynowa 3-piętrowa WAGO TOPJOBS 2002-3201 przeznaczona do rozdziału i łączenia przewodów fazowych (L/L/L). Typowa konstrukcja przelotowa z bocznym przyłączem zapewnia kompaktowe rozmieszczenie trzech potencjałów w jednej stopce na szynie DIN 35 mm.
Cechy techniczne
- Napięcie znamionowe: 500 V
- Prąd znamionowy In: 28 A
- Przekrój przyłączanego przewodu (jednodrutowy/wielożyłowy): 0,25–2,5 mm?
- Liczba potencjałów: 3 (układ L/L/L, 3 poziomy)
- Rodzaj połączenia elektrycznego: zacisk sprężynowy (po obu stronach)
- Montaż: szyna montażowa DIN 35 mm, pozycja przyłączenia: boczna
- Wymiary: długość 93,5 mm, szerokość/rozmiar rastra 5,2 mm, wysokość przy najniższym montażu 69,5 mm
- Materiał izolacyjny: tworzywo termoplastyczne (np. poliamid); elementy przewodzące wykonane z miedzi, powierzchnia z posrebrzaniem
- Wymagana płytka zamykająca: tak
- Maksymalne napięcie udarowe (impuls): 6 kV
- Kolor podstawowy: szary
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze — dystrybucja potencjałów fazowych w instalacjach niskonapięciowych do 500 V
- Panele automatyki i moduły kontrolno-pomiarowe, gdzie wymagane jest oszczędne użycie miejsca (3 poziomy na jednej stopce)
- Instalacje przemysłowe i budynkowe z prowadzeniem przewodów jedno- i wielożyłowych 0,25–2,5 mm?
- Systemy, w których preferowany jest szybki i beznarzędziowy montaż dzięki zaciskom sprężynowym, przy zachowaniu połączeń bocznych i montażu na szynie DIN 35 mm
