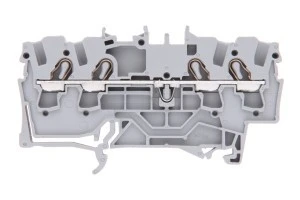

Złączka szynowa TOPJOBS 2002-1401 to 1-poziomowy moduł przyłączeniowy na szynę DIN 35 mm przeznaczony do rozdziału i łączenia przewodów mocy oraz sygnałowych w instalacjach przemysłowych i szafach sterowniczych. Wyposażona w zaciski sprężynowe z górnym dostępem przyłączeniowym.
Cechy techniczne
Liczba poziomów: 1; liczba zacisków na poziom: 4.
Rodzaj połączenia: zacisk sprężynowy, pozycja połączenia od góry.
Przekrój przewodów: 0,25–4 mm? (przewód jednodrutowy, linkowy bez tulejki, wielożyłowy); przekrój nominalny w oznaczeniu produktu: 2,5 mm?.
Prąd znamionowy In: 24 A.
Montaż: szyna montażowa DIN 35 mm.
Wymiary: długość 70 mm; wysokość przy najniższym sposobie montażu 33 mm; szerokość/rozmiar rastra 5,2 mm.
Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0.
Zakres temperatur pracy: od -35 °C do 105 °C.
Wersja przeciwwybuchowa: dostępna wersja EEx e.
Wewnętrzne piętra zmostkowane: nie (mostkowanie należy wykonywać zewnętrznie wg wymaganej konfiguracji).
Wymagana płytka zamykająca: tak (stosować płytkę końcową na krańcach szeregu złączek).
Kolor: szary.
Zastosowanie produktu
Rozdział i łączenie przewodów w szafach sterowniczych i rozdzielnicach na szynie DIN 35 mm.
Przyłącza zasilania i sygnałów do 24 A dla instalacji przemysłowych i automatyki.
Realizacja połączeń z przewodami stałymi, linkowymi (także bez tulejek) oraz wielożyłowymi w zakresie 0,25–4 mm?.
Stosowanie w układach modułowych wymagających kompaktowej zabudowy (raster 5,2 mm) oraz w aplikacjach o podwyższonej klasie palności materiałów.
Możliwość użycia w obiektach z wymaganiami stref przeciwwybuchowych przy zastosowaniu wersji EEx e (stosować zgodnie z dokumentacją i instrukcjami montażowymi).
Zalecane stosowanie płytki zamykającej na końcach ciągów złączek w celu zachowania poprawnej separacji mechanicznej i elektrycznej.
Dane techniczne
CN
85369010
Kolor
Szary
Zakres temperatur pracy [°C] od
-35
Rodzaj materiału izolacyjnego
Tworzywo termoplastyczne
Szerokość / rozmiar rastra [mm]
5,2
Wersja przeciwwybuchowa „EEx e”
Tak
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Liczba poziomów
1
Wewnętrzne piętra zmostkowane
Nie
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
4
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
4
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
4
Prąd znamionowy In [A]
24
Sposób montażu
Szyna montażowa DIN 35 mm
Długość [mm]
70
Zakres temperatur pracy [°C] do
105
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Wysokość przy najniższym sposobie montażu [mm]
33
Wymagana płytka zamykająca
Tak
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Liczba zacisków na poziom
4
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0,25
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0,25
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
0,25
Pozycja połączenia
Z góry / u góry
Dane logistyczne
Ean
4017332999281
Szerokość opakowania [mm]
35
Waga z opakowaniem [kg]
0.001
Opakowanie zbiorcze produktu
1/100 szt.
Wysokość opakowania [mm]
5
Długość opakowania [mm]
70
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Podmiot odpowiedzialnyWAGO ELWAG SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Genialne możliwości, sprawna praca przy montażu. Niema konieczności zarabiania tulejek a przy wpinaniu drutu wystarczy wcisnąć. Mnogość konfiguracji. Łatwe w mostkowaniu. Nic dodać, nic ująć.
