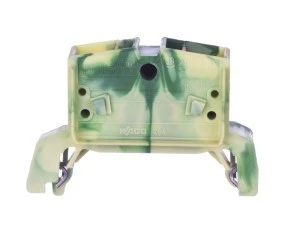

Złączka szynowa PE 4-przewodowa 2,5mm2 żółto-zielona 264-737
Modułowa złączka ochronna PE przeznaczona do łączenia przewodów ochronnych w rozdzielnicach i szafach sterowniczych; typ jednostopniowy o czterech zaciskach, kolorze żółto?zielonym i maksymalnym dopuszczalnym przekroju przewodu 2,5 mm2.
Cechy techniczne:
- Montaż: szyna montażowa DIN 35 mm
- Typ: złączka ochronna PE, liczba poziomów: 1, liczba zacisków na poziom: 4 (4-przewodowa)
- Rodzaj połączenia elektrycznego: zacisk sprężynowy; pozycja połączenia: od góry
- Przekrój przewodów:
- przewód jednodrutowy: 0,08–2,5 mm2
- przewód linkowy bez tulejki: 0,08–2,5 mm2
- przewód wielożyłowy: 0,08–2,5 mm2
- Wymiary mechaniczne: długość 46,5 mm; szerokość / rozmiar rastra 10 mm; wysokość przy najniższym sposobie montażu 24,5 mm
- Kolor: żółto?zielony (oznaczenie przewodu ochronnego PE)
- Materiał izolacyjny: tworzywo termoplastyczne
- Wymagana płytka zamykająca: tak (zapewnia mechaniczne dociśnięcie i izolację końcową w zestawie modułów)
Zastosowanie:
- Rozdzielnice i szafy sterownicze do rozgałęziania i łączenia przewodów ochronnych (PE)
- Instalacje przemysłowe i maszynowe wymagające kompaktowych punktów przyłączeniowych na szynie DIN 35 mm
- Systemy modułowe i listwy zaciskowe w automatyce do tworzenia punktów wyrównania potencjałów
- Zastosowania, gdzie wymagane są połączenia sprężynowe odporne na drgania i szybkie montowanie przewodów do 2,5 mm2
