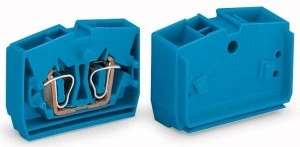

Złączka wewnętrzna 4-przewodowa 2,5mm2 niebieska 264-354
Złączka wewnętrzna 4-przewodowa WAGO 264-354 to modułowy element do montażu w listwach zaciskowych; przeznaczona do łączenia przewodów miedzianych jedno- i wielożyłowych o przekroju do 2,5 mm? w instalacjach przemysłowych i szafach sterowniczych.
Cechy techniczne
- Numer katalogowy: 264-354; typ: złączka wewnętrzna, 1 poziom, 4 zaciski na poziom.
- Napięcie znamionowe: 800 V; prąd znamionowy In: 24 A.
- Technika połączenia: zacisk sprężynowy (CAGE CLAMP®); pozycja połączenia: od góry (top-entry).
- Zakres przekrojów przewodów: 0,08–2,5 mm? (przewody jedno- i wielożyłowe, również linkowe bez tulejek końcowych).
- Wymiary: szerokość 10 mm (rastr), wysokość przy najniższym montażu 22,1 mm, długość/głębokość 32 mm; masa ~6,369 g.
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności UL94 V0.
- Zakres temperatur pracy: od -35 °C do +105 °C.
- Wewnętrzne piętra zmostkowane: nie; wymagana płytka zamykająca: tak.
- Liczba poziomów i zacisków zapewnia kompaktowe rozmieszczenie przewodów przy zachowaniu odrębnych torów elektrycznych.
Zastosowanie produktu
- Łączenie przewodów sygnałowych i zasilających w szafach sterowniczych oraz panelach rozdzielczych do 24 A i 800 V.
- Montaż w modułowych listwach zaciskowych z uchwytami montażowymi; konstrukcja top-entry ułatwia instalację w gęstych zespołach zaciskowych.
- Zastosowanie z przewodami miedzianymi jedno- i wielożyłowymi w zakresie 0,08–2,5 mm?; odpowiednia do połączeń bez tulejek oraz z przewodami drutowymi.
- Przeznaczona do instalacji przemysłowych, automatyki oraz aplikacji wymagających kompaktowych i powtarzalnych połączeń w listwach zaciskowych.
