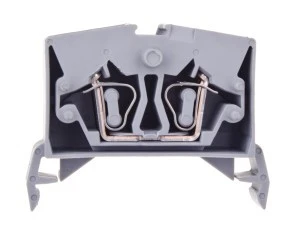

Złączka szynowa 4-przewodowa 2,5mm2 szara 264-731
Modułowa złączka przelotowa 4-przewodowa przeznaczona do łączenia przewodów o przekroju do 2,5 mm?; stosowana w rozdzielnicach modułowych i szafach sterowniczych. Typ konstrukcji umożliwia montaż na szynie DIN 35 mm z połączeniem od góry.
Cechy techniczne
- Napięcie znamionowe: 800 V
- Prąd znamionowy In: 24 A
- Liczba poziomów: 1; liczba zacisków na poziom: 4 (złączka 4-przewodowa)
- Rodzaj połączenia elektrycznego: zacisk sprężynowy (CAGE CLAMP®), pozycja połączenia: od góry
- Zakres przekrojów przewodów: 0,08–2,5 mm? (przewód jednodrutowy, linkowy oraz wielożyłowy, bez końcówek tulejkowych)
- Wymiary: szerokość 10 mm, wysokość przy najniższym sposobie montażu 24,5 mm, długość/głębokość 38 mm
- Materiał izolacyjny: tworzywo termoplastyczne; kolor: szary
- Montaż: na szynie montażowej DIN 35 mm; montaż przy pomocy narzędzi; wymagana płytka zamykająca
Zastosowanie
- Rozdzielnice modułowe i listwy zaciskowe w instalacjach budynkowych i przemysłowych
- Szafy sterownicze i panele operatorskie do rozdziału zasilania oraz połączeń pomocniczych do 24 A
- Połączenia przelotowe przewodów sygnałowych i zasilających o przekrojach 0,08–2,5 mm?
- Aplikacje wymagające kompaktowych, modułowych rozwiązań montowanych na szynie DIN 35 mm
