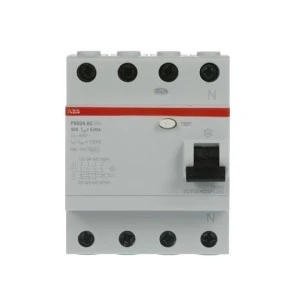

Wyłącznik różnicowo-prądowy 4P 25A 30mA AC bezzwłoczny FH204 AC-25/0.03 2CSF204002R1250
Czterobiegunowy wyłącznik różnicowo-prądowy (RCCB) typu AC o bezzwłocznym charakterze wyłączenia, przeznaczony do wykrywania i szybkiego odłączenia prądów upływowych 30 mA przy prądzie znamionowym 25 A; stosowany w instalacjach trójfazowych z przewodem neutralnym (3P+N) w celu ochrony osób i instalacji przed porażeniem oraz prądami doziemnymi.
Cechy techniczne
- Typ: AC (wykrywanie przemiennego składowego prądu różnicowego)
- Liczba biegunów: 4 (3P + N)
- Prąd znamionowy (In): 25 A
- Znamionowy prąd różnicowy (IΔn): 0,03 A (30 mA)
- Charakterystyka: bezzwłoczna (natychmiastowe wyłączenie po przekroczeniu progu)
- Napięcie znamionowe: 230 / 400 V
- Częstotliwość pracy: 50 / 60 Hz
- Sposób montażu: szyna DIN
- Głębokość wbudowania: 85 mm
- Szerokość: 4 moduły
- Wytrzymałość zwarciowa (Icw): 10 kA
- Stopień ochrony: IP20
- Ochrona selektywna: brak (niezastosowany tryb selektywny)
Zastosowanie produktu
- Rozdzielnice mieszkaniowe i budynków wielorodzinnych — ochrona obwodów gniazd i odbiorników przed porażeniem.
- Instalacje trójfazowe (3P+N) w obiektach usługowych i przemysłowych do monitorowania wszystkich przewodów fazowych i neutralnego.
- Obwody zasilające pomieszczenia wilgotne (łazienki, kuchnie) oraz stanowiska pracy wymagające ochrony przeciwporażeniowej.
- Układy, gdzie wymagane jest szybkie (bezzwłoczne) wyłączenie przy wykryciu upływu prądu, np. przy ochronie osób przed porażeniem dotykowym.
