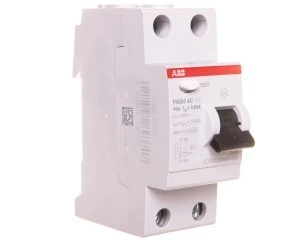

Wyłącznik różnicowo-prądowy 2P 40A 30mA AC FH202 AC-40/0,03 2CSF202002R1400
Wyłącznik różnicowoprądowy FH202 AC-40/0,03 to modułowe urządzenie 2-biegunowe przeznaczone do ochrony przeciwporażeniowej obwodów jednofazowych i obwodów gniazd/odbiorników. Stosowany w rozdzielnicach mieszkaniowych i obiektach użyteczności do wykrywania i odłączania prądów upływu przemiennych.
Cechy techniczne
- Typ: wyłącznik różnicowoprądowy (RCCB) 2P, czułość AC, katalog FH202 AC-40/0,03
- Prąd znamionowy In: 40 A
- Znamionowy prąd różnicowy IΔn: 0,03 A (30 mA)
- Napięcie znamionowe: 230 V / 400 V
- Częstotliwość pracy: 50/60 Hz
- Liczba biegunów: 2
- Szerokość: 2 moduły (35 mm); głębokość zabudowy: 69 mm; wysokość: 69 mm; masa netto ok. 200 g
- Stopień ochrony: IP20
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg opisu producenta)
- Funkcje: brak wyzwalania krótkozwłocznego, brak ochrony selektywnej, bez możliwości dodatkowego wyposażenia
- Zakres temperatur pracy: od -5°C do +40°C
Zastosowanie produktu
- Ochrona przeciwporażeniowa w instalacjach mieszkaniowych i małych obiektach komercyjnych
- Zabezpieczenie obwodów gniazd wtyczkowych oraz obwodów oświetleniowych przed prądami upływu
- Montaż w rozdzielnicach modułowych jako element ochrony różnicowoprądowej przed wyłącznikami nadprądowymi
- Stosować tam, gdzie wymagane jest wykrywanie przemiennych prądów upływu (typ AC); nie wykrywa prądów stałych ani złożonych składowych pulsujących generowanych przez niektóre urządzenia elektroniczne
