Seria wyłączników FH200 zapewnia ochronę ludzi i instalacji przed prądem zwarciowym do ziemi. Szeroka oferta standardowych typów bezzwłocznych AC i A jest szczególnie odpowiednia do instalacji w zastosowaniach domowych.

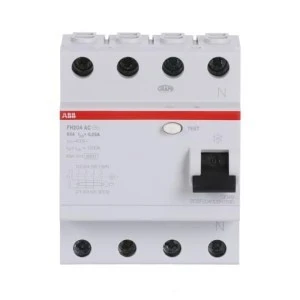

Wyłącznik różnicowo-prądowy 4P 63A 30mA AC bezzwłoczny FH204 AC-63/0.03 2CSF204002R1630
Bezzwłoczny wyłącznik różnicowo-prądowy typu AC przeznaczony do wykrywania prądów upływu i ochrony przeciwporażeniowej w instalacjach trójfazowych. Urządzenie stosowane w rozdzielnicach modułowych do ochrony obwodów przed porażeniem i upływem prądu do ziemi.
Cechy techniczne
Prąd znamionowy: 63 A
Znamionowy prąd różnicowy: 0,03 A (30 mA) — wyzwalanie przy prądzie upływu ≥30 mA
Czułość: typ AC — reaguje na składową przemienną prądu upływu
Liczba biegunów: 4P (trójfazowy + przewód ochronny)
Napięcia znamionowe: 400 V / 230 V
Częstotliwość pracy: 50/60 Hz
Wytrzymałość zwarciowa (Icw): 10 kA
Stopień ochrony: IP20
Sposób montażu: szyna DIN; głębokość wbudowania: 85 mm
Charakterystyka działania: bezzwłoczny (natychmiastowe wyłączenie przy wykryciu upływu)
Ochrona selektywna: brak (nie-selektywny)
Zakres temperaturowy pracy: od -5 do +40 °C
Zastosowanie produktu
Instalacje mieszkaniowe i rozdzielnice budynków jednorodzinnych oraz wielorodzinnych
Ochrona obwodów gniazd i urządzeń przenośnych przed porażeniem prądem
Tablice i rozdzielnie budynków użyteczności publicznej i obiektów komercyjnych o podobnej charakterystyce
Stosowanie tam, gdzie wymagana jest detekcja przemiennych prądów upływu (AC) i szybkie wyłączenie obwodu
