Seria wyłączników FH200 zapewnia ochronę ludzi i instalacji przed prądem zwarciowym do ziemi. Szeroka oferta standardowych typów bezzwłocznych AC i A jest szczególnie odpowiednia do instalacji w zastosowaniach domowych.

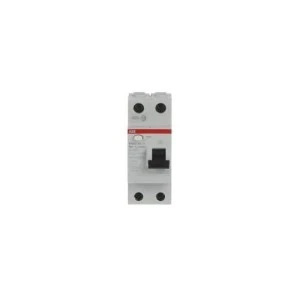

Wyłącznik różnicowo-prądowy 2P 63A 30mA AC bezzwłoczny FH202 AC-63/0.03 2CSF202002R1630
Dwubiegunowy wyłącznik różnicowoprądowy typu AC o czułości 30 mA i prądzie znamionowym 63 A, przeznaczony do ochrony przed upływem prądu do ziemi w instalacjach jednofazowych. Produkt montowany na szynie DIN, stosowany w rozdzielnicach mieszkaniowych i lekkich instalacjach komercyjnych.
Cechy techniczne
Prąd znamionowy: 63 A
Znamionowy prąd różnicowy: 0,03 A (30 mA)
Typ: AC, bezzwłoczny (wyzwalanie dla przemiennego prądu różnicowego)
Liczba biegunów: 2 (2P)
Napięcie znamionowe: 230 V AC
Częstotliwość pracy: 50/60 Hz
Montaż: szyna DIN
Szerokość: 35 mm (2 moduły)
Głębokość wbudowania: 85 mm
Stopień ochrony: IP20
Wytrzymałość zwarciowa (Icw): 10 kA
Wyzwalanie krótkozwłoczne: Nie / Ochrona selektywna: Nie
Masa netto: około 200 g
Materiały zgodne z wymaganiami RoHS i REACH
Zastosowanie produktu
Ochrona obwodów gniazd i oświetlenia w instalacjach jednofazowych (230 V) w budownictwie mieszkaniowym i małych obiektach komercyjnych
Montaż w rozdzielnicach na szynie DIN jako podstawowy element ochrony przeciwporażeniowej
Stosować tam, gdzie prądy upływu mają postać przemienną (sinusoidalną) — standardowe obwody domowe
Niezalecany do obwodów z przewidywaną składową stałą prądu różnicowego (np. niektóre falowniki, ładowarki EV, część instalacji fotowoltaicznych) — w takich aplikacjach użyć wyłączników typu A lub B
Nie nadaje się do zastosowań wymagających selektywności między stopniami ochrony
