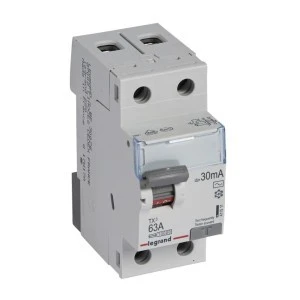

Wyłącznik różnicowoprądowy 2P 63A 0,03A typ AC P302 TX3 411511
Dwubiegunowy wyłącznik różnicowoprądowy typu AC P302 TX3 o znamionowym prądzie 63 A i czułości 30 mA, przeznaczony do wykrywania sinusoidalnych prądów upływowych i szybkiego odłączania obwodu w instalacjach jednofazowych i dwuprzewodowych.
Cechy techniczne
- Typ: AC – wykrywa sinusoidalne prądy różnicowe.
- Liczba biegunów: 2P.
- Prąd znamionowy: 63 A.
- Znamionowy prąd różnicowy: 0,03 A (30 mA).
- Znamionowa częstotliwość pracy: 50 Hz.
- Znamionowa zdolność łączeniowa: 10 kA.
- Odporność na udar prądowy (impuls): 0,25 kA.
- Szerokość obudowy: 2 moduły (zgodnie z DIN 43880).
- Głębokość wbudowania: 44 mm.
- Stopień ochrony: IP2X.
- Wyzwalanie krótkozwłoczne: brak.
- Ochrona selektywna: nie.
- Możliwość dodatkowego wyposażenia: tak (akcesoria montażowe/przyłączeniowe).
- Przyłącza: kompatybilny z systemami szyn grzebieniowych oraz przyłączeniami sztyftowymi.
Zastosowanie produktu
- Ochrona przeciwporażeniowa obwodów gniazd i oświetlenia w budynkach mieszkalnych oraz obiektach użyteczności publicznej.
- Zabezpieczenie obwodów w rozdzielnicach instalacyjnych montowanych na szynie DIN.
- Stosowanie tam, gdzie wykrywane są jedynie sinusoidalne upływy AC; niezalecany do obwodów z istotnymi pulsującymi składowymi stałymi (w takim przypadku stosować typ A).
- Integracja z systemami modułowymi i szynami zasilającymi w instalacjach mieszkalnych oraz lekkich instalacjach komercyjnych.
