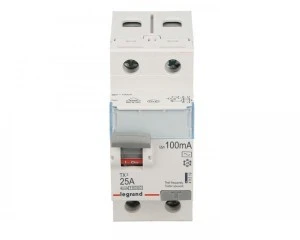

Wyłącznik różnicowoprądowy 2P 25A 0,1A typ AC P302 TX3 411519
Wyłącznik różnicowoprądowy P302 TX3 2P 25A 0,1A typ AC przeznaczony jest do wykrywania sinusoidalnych prądów upływowych w obwodach jednofazowych (L–N) i zapewnia ochronę przeciwporażeniową w instalacjach budynków mieszkalnych oraz obiektów komercyjnych.
Cechy techniczne
- Liczba biegunów: 2 (dwubiegunowy)
- Prąd znamionowy: 25 A
- Znamionowy prąd różnicowy (czułość): 0,1 A (100 mA), typ AC — wykrywanie sinusoidalnych prądów upływowych
- Częstotliwość pracy: 50 Hz
- Znamionowa zdolność łączeniowa: 10 kA
- Odporność na udar prądowy (impuls): 0,25 kA
- Wymiar obudowy zgodnie z DIN 43880: 2 (szerokość 2 moduły)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Możliwość dodatkowego wyposażenia: tak (możliwość montażu akcesoriów zgodnych z serią)
- Wyzwalanie krótkozwłoczne: brak (nie wyposażony w funkcję krótkotrwałego opóźnienia)
- Ochrona selektywna: brak
- Możliwości montażowe: montaż na szynie DIN z opcją podłączenia szynami grzebieniowymi lub sztyftowymi
- Zgodność konstrukcyjna: zaprojektowany z uwzględnieniem wymagań norm IEC/EN dla wyłączników różnicowoprądowych (seria P TX3)
Zastosowanie produktu
- Ochrona przeciwporażeniowa obwodów gniazd w budownictwie mieszkalnym i wielorodzinnym
- Zabezpieczenie obwodów oświetlenia i pomocniczych w obiektach komercyjnych
- Wykrywanie upływów i zwarć doziemnych w instalacjach jednofazowych (L–N)
- Stosowanie w rozdzielnicach modułowych montowanych na szynie DIN, z możliwością integracji z listwami zasilającymi
