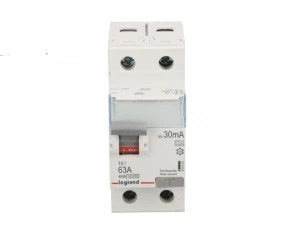

Wyłącznik różnicowoprądowy 2P 63A 0,03A typ A P302 TX3 411561
Dwubiegunowy wyłącznik różnicowoprądowy P302 TX3 typ A przeznaczony do ochrony obwodów jednofazowych 230 V przed skutkami prądów upływowych; stosowany w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych tam, gdzie występują urządzenia generujące prądy pulsujące stałe.
Cechy techniczne
- Liczba biegunów: 2 (L + N) — przeznaczony do instalacji 230 V.
- Prąd znamionowy In: 63 A.
- Znamionowy prąd różnicowy: 0,03 A (30 mA) — detekcja do zastosowań ochrony przeciwporażeniowej.
- Czułość: typ A — wykrywa prądy sinusoidalne oraz prądy pulsujące stałe (pulsujące składowe DC).
- Częstotliwość znamionowa: 50 Hz.
- Znamionowa zdolność łączeniowa: 10 kA.
- Odporność na udar prądowy (impuls): 0,25 kA.
- Wymiar obudowy zgodnie z DIN 43880: 2 (szerokość odpowiada 2 modułom, 17,5 mm każdy).
- Głębokość wbudowania: 44 mm; stopień ochrony: IP2X.
- Ochrona selektywna: brak (wyłącznik nie jest selektywny).
- Możliwość dodatkowego wyposażenia: tak — przyłącza szyn grzebieniowych lub sztyftowych; opcjonalne styki pomocnicze.
- Wyzwalanie krótkotrwałe: brak (nie dotyczy).
Zastosowanie produktu
- Ochrona obwodów jednofazowych w instalacjach mieszkaniowych i budynkach użyteczności publicznej (gniazda, oświetlenie).
- Instalacje z urządzeniami elektronicznymi i przetwornicami (zasilacze impulsowe, falowniki, sprzęt AGD z elektroniką) — gdzie występują prądy pulsujące DC wymagane do detekcji typu A.
- Tablice rozdzielcze w instalacjach komercyjnych oraz lekkiego przemysłu, montaż w systemach szynowych z możliwością rozbudowy o styki pomocnicze.
- Zastosowania wymagające ochrony przeciwporażeniowej oraz ograniczenia ryzyka pożarowego spowodowanego upływami prądu przy obciążeniach nieliniowych.
