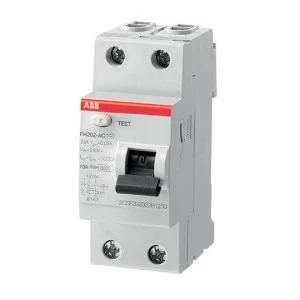

Wyłącznik różnicowo-prądowy 2P 25A 30mA AC FH202 AC-25/0,03 2CSF202002R1250

Wyłącznik różnicowo-prądowy FH202 AC-25/0,03 to dwubiegunowe urządzenie zabezpieczające przed prądami upływowymi o czułości 30 mA, przeznaczone do ochrony instalacji jednofazowych w budynkach mieszkalnych i obiektach użyteczności. Urządzenie odcina obwód przy wykryciu różnicy prądów między przewodami fazowym i neutralnym.

Cechy techniczne

• Liczba biegunów: 2 (2P), przeznaczony do ochrony obwodów jednofazowych z przewodem neutralnym
• Prąd znamionowy: 25 A
• Znamionowy prąd różnicowy: 0,03 A (30 mA)
• Czułość: AC — wykrywa przemienne składowe prądu upływowego
• Napięcie znamionowe: 230/400 V, częstotliwość 50/60 Hz
• Stopień ochrony: IP20
• Szerokość: 2 moduły (monterzyk na szynę DIN)
• Głębokość wbudowania: 69 mm
• Znamionowa zwarciowa zdolność łączeniowa: 10 kA
• Ochrona selektywna: nie (brak selektywności)
• Wyzwalanie krótkozwłoczne: nie
• Możliwość dodatkowego wyposażenia: tak (możliwa instalacja akcesoriów kompatybilnych z obudową)
• Montaż i konserwacja: instalacja wymagana przez wykwalifikowanego elektryka ze względu na występowanie niebezpiecznego napięcia

Zastosowanie produktu

• Ochrona przeciwporażeniowa obwodów gniazd i oświetlenia w domach jednorodzinnych i mieszkaniach
• Stosowanie w rozdzielnicach budynkowych tam, gdzie wymagane jest wykrywanie prądów upływowych typu AC
• Zastosowania retrofitowe i modernizacyjne w instalacjach z przewodem neutralnym
• Użyteczne w obwodach z urządzeniami bez wymogu detekcji składowych stałoprądowych (brak wykrywania DC)
• Montaż w systemach, gdzie wymagana jest zdolność zwarciowa 10 kA i kompaktowa zabudowa na szynie DIN
