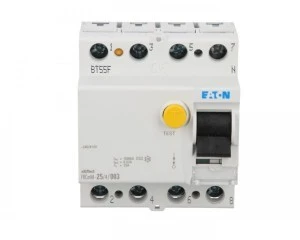

Wyłącznik różnicowoprądowy 4P 25A 0,03A typ AC FRCmM‑25/4/003 170410

Wyłącznik różnicowoprądowy 4P 25A 0,03A typ AC FRCmM-25/4/003 170410

4-biegunowy wyłącznik różnicowoprądowy FRCmM-25/4/003 o prądzie znamionowym 25 A i czułości 30 mA (typ AC), przeznaczony do wykrywania upływów sinusoidalnych i ochrony przed porażeniem w instalacjach przemysłowych i budowlanych. Urządzenie montuje się na szynie DIN i realizuje ochronę różnicowoprądową dla obwodów trójfazowych.

Cechy techniczne

• Liczba biegunów: 4P
• Prąd znamionowy: 25 A
• Znamionowy prąd różnicowy: 0,03 A (30 mA), typ czułości: AC (wykrywanie prądów różnicowych sinusoidalnych)
• Częstotliwość pracy: 50 Hz
• Wytrzymałość zwarciowa (Icw): 10 kA
• Znamionowa zdolność łączeniowa: 1 kA
• Odporność na udar prądowy: 0,25 kA (250 A)
• Wyzwalanie krótkozwłoczne: tak
• Wymiary obudowy: szer. ~70 mm, wys. ~80 mm, gł. ~45 mm; szerokość: 4 moduły (DIN 43880)
• Głębokość wbudowania: 70,5 mm
• Montaż: szyna DIN
• Zaciski i przygotowanie przewodów: zatyczki do przewodów, zaciski do ?/przekroju przewodów do 35 mm?
• Temperatura pracy: od -25°C do +40°C
• Możliwość dodatkowego wyposażenia: tak

Zastosowanie

• Ochrona różnicowoprądowa obwodów trójfazowych w budynkach mieszkalnych, handlowych i użyteczności publicznej
• Zabezpieczenie instalacji i maszyn w zakładach przemysłowych przed upływami prądów i zagrożeniem porażeniem
• Stosowanie w rozdzielnicach modułowych montowanych na szynach DIN
• Ochrona obwodów zasilających urządzenia o dużym przekroju przewodów (zaciski do 35 mm?)
• Wykorzystanie tam, gdzie wymagane jest wykrywanie prądów różnicowych sinusoidalnych (aplikacje bez składowych DC lub prądów typu A/ S)
