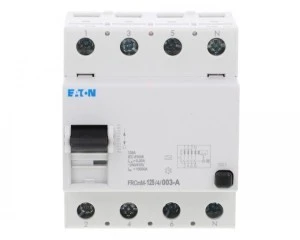

Wyłącznik różnicowoprądowy 4P 125A 0,03A typ A FRCMM-125/4/003-A 171174
Wyłącznik różnicowoprądowy typu A o czterech biegunach przeznaczony do ochrony instalacji trójfazowych z przewodem neutralnym. Stosowany w rozdzielnicach instalacji przemysłowych i budynkowych w celu detekcji prądów upływowych i odłączenia zasilania przy wartościach powyżej 30 mA.
Cechy techniczne
- Napięcie znamionowe: 415 V.
- Prąd znamionowy: 125 A.
- Liczba biegunów: 4P (czterobiegunowy).
- Znamionowy prąd różnicowy: 0,03 A (30 mA), typ A (reakcja na składowe przemienne i pulsujące składowe stałe).
- Odporność na zwarcia (Icn): 10 kA.
- Odporność na udar napięciowy: 4 kV.
- Montaż: szyna DIN (możliwość montażu w typowych rozdzielnicach).
- Zakres temperatur pracy: od -25 do +40°C; zakres temperatur magazynowania: od -25 do +60°C.
- Stopień ochrony: IP40; możliwość osiągnięcia IP54 przy zastosowaniu odpowiedniej obudowy.
- Wymiary montażowe: szerokość 70 mm, głębokość 70,5 mm.
- Brak ochrony selektywnej; brak wyzwalania krótkozwłocznego; brak możliwości dodatkowego wyposażenia.
Zastosowanie produktu
- Ochrona przeciwporażeniowa w instalacjach przemysłowych i budynkowych.
- Zabezpieczenie obwodów trójfazowych z przewodem neutralnym w rozdzielnicach głównych i pomocniczych.
- Stosowanie w instalacjach zasilających maszyny i urządzenia, gdzie wymagane jest wykrywanie prądów upływowych do 30 mA.
- Montaż w szafach rozdzielczych w środowiskach o temperaturach pracy od -25 do +40°C; możliwość stosowania w środowiskach wymagających podwyższonej ochrony przy użyciu obudowy podnoszącej IP do 54.
