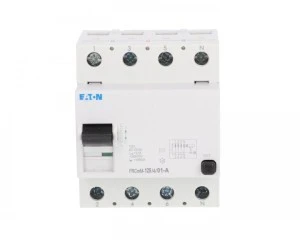

Wyłącznik różnicowoprądowy 4P 125A 0,1A typ AC FRCmM-125/4/01 187815
Wyłącznik różnicowoprądowy FRCmM-125/4/01 to 4-biegunowe urządzenie o prądzie znamionowym 125 A i czułości różnicowej 0,1 A (typ AC), przeznaczone do ochrony przeciwporażeniowej i wykrywania upływów prądu w układach jednofazowych i trójfazowych.
Cechy techniczne
- Liczba biegunów: 4
- Prąd znamionowy: 125 A
- Znamionowy prąd różnicowy (I?n): 0,1 A (100 mA), typ czułości: AC
- Napięcie znamionowe: 240 V, częstotliwość pracy: 50 Hz
- Znamionowa odporność na zwarcia (Icw): 10 kA
- Znamionowa zdolność łączeniowa: 0,5 kA; odporność na udar prądowy: 0,25 kA
- Odporność na udary napięciowe (impuls): 4 kV
- Montaż: szyna DIN; wymiary montażowe: szerokość 45 mm (2 moduły po 22,5 mm), głębokość wbudowania 77,5 mm, długość gniazdka 80 mm
- Zakres temperatur pracy: -25 °C do 60 °C
- Przekroje przewodów: przewody jednodrutowe 1,5–50 mm?; przewody wielożyłowe 1,5–16 mm?
- Stopień ochrony (warianty konstrukcyjne): IP40 lub IP54
- Szerokość: 2 moduły; możliwość dodatkowego wyposażenia: tak
- Funkcja selektywna: brak (nie zapewnia selektywności bez układów zewnętrznych)
Zastosowanie produktu
- Ochrona przeciwporażeniowa w rozdzielnicach budynków mieszkalnych i obiektów komercyjnych
- Zabezpieczenie obwodów w instalacjach przemysłowych i infrastrukturalnych do 125 A
- Instalacje trójfazowe i jednofazowe wymagające detekcji prądów upływowych typu AC
- Stosowanie jako wyłącznik różnicowoprądowy w rozdziałach głównych i wtórnych sieci energetycznych
- Zastosowanie w układach, gdzie wymagane są konkretne przekroje przewodów i montaż na szynie DIN
