Seria wyłączników FH200 zapewnia ochronę ludzi i instalacji przed prądem zwarciowym do ziemi. Szeroka oferta standardowych typów bezzwłocznych AC i A jest szczególnie odpowiednia do instalacji w zastosowaniach domowych.
Dane techniczne
CN
85363030
Głębokość wbudowania [mm]
69
Napięcie znamionowe [V]
400
Znamionowy prąd różnicowy [A]
0,03
Ochrona selektywna
Nie
Wyzwalanie krótkozwłoczne
Nie
Stopień ochrony (IP)
IP20
Możliwość dodatkowego wyposażenia
Nie
PKWiU
27.12.23.0
Prąd znamionowy [A]
40
Liczba biegunów
4
Czułość
AC
Szerokość wyrażona liczbą modułów
4
Częstotliwość
50/60 Hz
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]

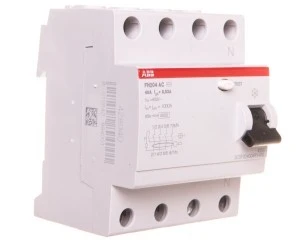

Wyłącznik różnicowo-prądowy 4P 40A 30mA AC FH204 AC-40/0,03 2CSF204002R1400
Wyłącznik różnicowo-prądowy 4-biegunowy o prądzie znamionowym 40 A i czułości 30 mA (typ AC), przeznaczony do wykrywania oraz szybkiego odłączania upływów prądu przemiennego w instalacjach trójfazowych. Produkt stosowany w rozdzielnicach niskiego napięcia do ochrony przeciwporażeniowej i ograniczania ryzyka pożarowego.
Cechy techniczne
Liczba biegunów: 4
Prąd znamionowy: 40 A
Znamionowe napięcie: 400 V AC
Znamionowy prąd różnicowy: 0,03 A (30 mA)
Czułość: typ AC (reakcja na prądy przemienne)
Częstotliwość pracy: 50/60 Hz
Szerokość: 4 moduły
Głębokość wbudowania: 69 mm
Stopień ochrony: IP20
Znamionowa zwarciowa zdolność łączeniowa: 6 kA
Ochrona selektywna: brak
Wyzwalanie krótkozwłoczne: brak
Możliwość dodatkowego wyposażenia: brak
Zastosowanie produktu
Ochrona przeciwporażeniowa obwodów trójfazowych w instalacjach przemysłowych i budynkach mieszkalnych
Zabezpieczenie obwodów gniazd i oświetlenia przed upływami prądu przemiennego do 30 mA
Montaż w rozdzielnicach modułowych na szynie DIN (4 moduły)
Stosowanie w instalacjach 400 V, 50/60 Hz, gdzie nie jest wymagana selektywność ochrony ani dodatkowe rozszerzenia
