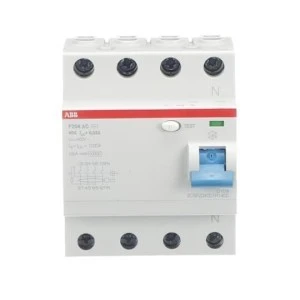

Wyłącznik różnicowo-prądowy F204 AC-40/0.03 4P AC 40A 30mA bezzwłoczny 2CSF204001R1400
Wyłącznik różnicowo-prądowy (RCCB) typu AC, model F204 AC-40/0.03, przeznaczony do ochrony przed prądami upływowymi w instalacjach jednofazowych i trójfazowych; konstrukcja 4-biegunowa umożliwia odłączenie wszystkich przewodów fazowych i neutralnego.
Cechy techniczne
- Znamionowy prąd: 40 A
- Znamionowy prąd różnicowy: 0,03 A (30 mA), typ czułości: AC (wyzwala na składowe sinusoidalne)
- Liczba biegunów: 4 (4P) — odłączenie wszystkich przewodów
- Napięcie znamionowe: 400 V
- Wytrzymałość zwarciowa (Icw): 1 kA
- Odporność na udar prądowy: 0,25 kA
- Stopień ochrony: IP2X
- Głębokość wbudowania: 69 mm; szerokość: 4 moduły
- Charakterystyka działania: bezzwłoczny (niezwłoczne wyzwalanie przy przekroczeniu progu różnicowego)
- Ograniczenia funkcjonalne: brak ochrony selektywnej; brak wyzwalania krótkozwłocznego
- Możliwość dodatkowego wyposażenia: tak (akcesoria montażowe i przyłączeniowe)
Zastosowanie
- Ochrona przeciwporażeniowa i przeciwdziałanie pożarom spowodowanym prądami upływowymi w instalacjach mieszkaniowych i lekkich obiektach komercyjnych
- Montaż w rozdzielnicach modułowych do zabezpieczenia obwodów gniazd i oświetlenia
- Stosowanie tam, gdzie wymagane jest wykrywanie sinusoidalnych prądów upływu (typ AC) — instalacje bez znaczących składowych pulsujących DC
- Jako element układu zabezpieczeń w systemach rozdziału zasilania wykorzystujących wyłączniki modułowe
