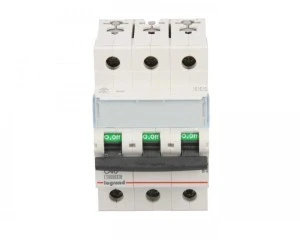

Wyłącznik nadprądowy 3P C 40A 10kA AC S313 TX3 404226
Wyłącznik nadprądowy S313 TX3 3P o charakterystyce C, przeznaczony do ochrony nadprądowej i zwarciowej obwodów trójfazowych w instalacjach niskiego napięcia. Stosowany w rozdzielnicach przemysłowych i komercyjnych do zabezpieczenia obwodów z umiarkowanymi prądami rozruchowymi.
Cechy techniczne
- Prąd znamionowy: 40 A
- Charakterystyka wyzwalania: C (prądy zwarciowe czynne dla obciążeń indukcyjnych)
- Liczba biegunów: 3 (bez jednoczesnego rozłączania bieguna N)
- Napięcie znamionowe: 400 V AC, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 10 kA wg EN 60898; 50 kA wg IEC 60947-2
- Klasa ograniczenia energii: 3
- Szerokość: 3 moduły (na szynę DIN 35 mm), głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Możliwość dodatkowego wyposażenia: styki pomocnicze i wyzwalacze serii DX3
- Przyłączenia: szyny grzebieniowe i sztyftowe; brak możliwości przyłączenia bloków różnicowoprądowych
- Oznaczenie produktu: wersje nowe oznaczone czerwonym numerem referencyjnym
Zastosowanie produktu
- Ochrona obwodów zasilających silniki, transformatory i inne odbiorniki indukcyjne o umiarkowanym prądzie rozruchowym
- Zabezpieczenie obwodów oświetleniowych i gniazd przemysłowych w instalacjach trójfazowych 400 V AC
- Montaż w rozdzielnicach przemysłowych i budynkach użyteczności publicznej na listwie DIN
- Integracja w systemach instalacyjnych wymagających dodatkowych styków pomocniczych lub wyzwalaczy (seria DX3)
