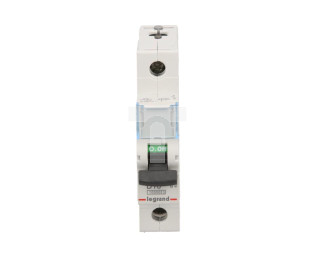

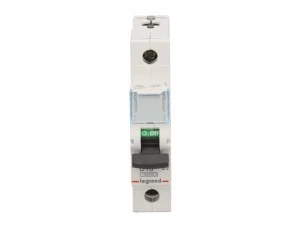

Wyłącznik nadprądowy 1P B 16A 10kA AC S311 TX3 404084
Jednofazowy wyłącznik nadprądowy 1P o charakterystyce B, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach jednofazowych. Stosowany w rozdzielnicach modułowych w obiektach mieszkalnych, komercyjnych oraz w układach pomocniczych instalacji przemysłowych.
Cechy techniczne
- Prąd znamionowy (In): 16 A
- Charakterystyka wyzwalania: B (prąd zwarciowy krótko trwały wyższy, dobre dopasowanie do obwodów o niskich prądach rozruchu)
- Liczba biegunów: 1 (jednofazowy)
- Napięcie znamionowe: 400 V AC, częstotliwość 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 10 kA wg EN 60898, 25 kA wg IEC 60947-2
- Klasa ograniczenia energii: 3
- Szerokość: 1 moduł (modułowy montaż na szynie DIN), głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X
- Jednoczesne rozłączanie bieguna N: nie (N nie jest rozłączany jednocześnie)
- Zgodność z normami: IEC/EN 60898-1 oraz IEC/EN 60947-2
- Możliwość dodatkowego wyposażenia: styki pomocnicze i akcesoria montażowe; przyłącze poprzez szyny grzebieniowe lub sztyftowe
- Typ i oznaczenie produktu: S311 TX3 404084
Zastosowanie produktu
- Ochrona obwodów oświetleniowych i gniazd w budynkach mieszkalnych i biurowych
- Zabezpieczenie obwodów pomocniczych i sterowniczych w instalacjach przemysłowych
- Montaż w rozdzielnicach modułowych na szynie DIN, integracja z systemami rozdziału zasilania
- Użycie tam, gdzie wymagana jest ochrona nadprądowa o charakterystyce B oraz zdolność zwarciowa zgodna z normami EN/IEC
